¶ Configurações Iniciais
O equipamento JC400 tem sua função de fabrica para detectar eventos a partir de 15km/h e então, abaixo disso não detectará eventos;
Rotina do equipamento é: Após energizar o positivo e pós chave acenderá os 3 led´s e então emitirá uma frase “Olá, eu sou a íris, vamos iniciar sua viagem”.
E então apenas após detectar uma velocidade maior ou igual a 15 Km/h emitirá uma frase indicando o processo de calibração “Por favor, olhe para a câmera por 10s, o sistema está reconhecendo você”.
Quando ela detectar os parâmetros do motorista, emitirá uma frase “reconheci você” e então estará funcional para gerar alertas.
Nota: Caso o equipamento seja novo ou tenha sido recentemente formatado, mantenha-o ligado por, no mínimo, 2 minutos antes de desligá-lo. Esse período inicial é necessário para que o equipamento formate o cartão SD no formato adequado. Se o equipamento for desligado antes do tempo recomendado, o cartão SD pode apresentar falhas ou até mesmo sofrer danos por corrupção de dados.
¶ 1 - Energizar

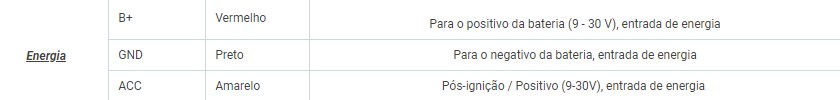

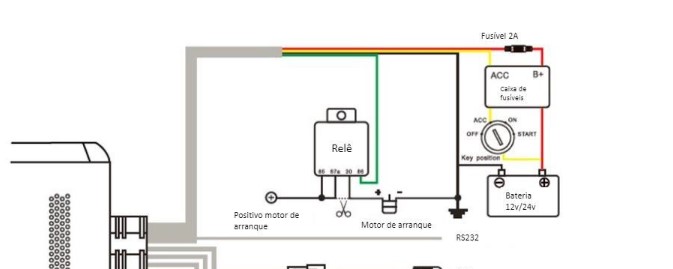

Energize a câmera com os seguintes fios.
¶ 2 - Configurações
Nota: Caso o Firmware instalado no equipamento esteja na versão WABA e a plataforma de utilização não seja a TrackSolid, envie o comando: “COREKITSW,0” antes de realizar qualquer configuração, esse comando é utilizado para que o equipamento comunique corretamente com a plataforma.
Faça configuração necessária caso tenha APN privada com o comando de APN
*APN com característica pública não é preciso configurar
* A quantidade de # é necessárias, pois cada uma delas seria um campo que não é necessário configurar
APN#666666#NOME#APN######LOGIN##SENHA####
Obs: Caso a sua plataforma seja Tracksolid, não há necessidade de inserção da senha(666666), portanto o comando será formado por apenas APN#NOME#APN######LOGIN##SENHA####
666666 : Senha necessária em todos os comandos via SMS
NOME - Nome que deseja configurar para essa APN.
APN - Apn que deseja configurar
LOGIN - Login que deseja configurar
SENHA - Senha que deseja configurar
|
Firmware BSBA *APN com configuração pública não é necessário configurar **A quantidade de # é necessárias, pois cada uma delas seria um campo que não é necessário configurar Para configurar a APN no equipamento, envie: APN#666666#NOME#APN######LOGIN##SENHA#### NOME - Nome que deseja configurar para essa APN. APN - Apn que deseja configurar LOGIN - Login que deseja configurar SENHA - Senha que deseja configurar Para consultar a APN atual, envie: APN#666666
|
Firmware WABA *APN com configuração pública não é necessário configurar **A quantidade de # é necessárias, pois cada uma delas seria um campo que não é necessário configurar Para configurar a APN no equipamento, envie: APN#NOME#APN######LOGIN##SENHA#####IPv4#IPv4# NOME - Nome que deseja configurar para essa APN. APN - Apn que deseja configurar LOGIN - Login que deseja configurar SENHA - Senha que deseja configurar IPv4 - Define a comunicação em IPv4 (Não alterar) Para consultar a APN atual, envie: APN#
|
¶ 3 - Cadastro na plataforma Foco na Via
Faça o cadastro na plataforma Foco na Via para emitir informações
Acompanhe o processo de cadastros no link: https://wiki-foconavia.newtectelemetria.com.br/pt-br/Foco-na-via-2
¶ 4 - LEDs
Certifique se todos os Led´s encontram-se fixos.
Caso o LED verde não esteja fixo é por conta do ambiente onde está sendo testado não foi encontrado GPS e então não emitirá sinais de gps a plataforma.
¶ 5 - Modo teste em bancada
O equipamento vem como padrão de firmware com velocidade inicial para captura de eventos a partir dos 15 Km/h, e então necessitará o envio deste comando caso esteja testando sem velocidade.
Envie o comando de simulação de velocidade ao número do chip instalado na câmera, esse comando simulará velocidade:
DMS_VIRTUAL_SPEED#666666#A
Obs: Caso a sua plataforma seja Tracksolid, não há necessidade de inserção da senha(666666), portanto o comando será formado por apenas DMS_VIRTUAL_SPEED#A
A - Velocidade que deseja simular de ( 1 ~ 120 )
EX - DMS_VIRTUAL_SPEED#666666#60
60 - Velocidade simulada para 60 KM/H
|
Firmware BSBA Esse comando simulará velocidade no equipamento, permitindo que a DMS seja testada em bancada. Para simular uma velocidade virtual, envie: DMS_VIRTUAL_SPEED#666666#A A - Velocidade que deseja simular de ( 1 ~ 120 ) Obs: Este comando deve ser enviado com a ignição ligada, ao desligar a ignição este comando irá se apagar automaticamente.
|
Firmware WABA Esse comando simulará velocidade no equipamento, permitindo que a DMS seja testada em bancada. Para simular uma velocidade virtual, envie: DMS_VIRTUAL_SPEED#A A - Velocidade que deseja simular de ( 1 ~ 120 ) Obs: Este comando deve ser enviado com a ignição ligada, ao desligar a ignição este comando irá se apagar automaticamente.
|
Pronto, o equipamento está testado.
Caso a câmera DMS não tenha te reconhecido, certifique se a DMS está sem a película protetora, e também se está bem posicionada.
Caso não comunique com a plataforma, certifique se há dados em seu chip e recomendamos que sejam utilizados chips do tipo banda larga.
¶ Comandos SMS/TCP
Os comandos podem ser enviados por SMS ou TCP (Servidor), onde para comandos SMS é necessário informar a senha do dispositivo na sintaxe do envio, essa camada de segurança irá proteger o equipamento de receber comandos externos indevidos.
Nem todos comandos são compatíveis com o modelo SMS, afim de proteger o equipamento de comandos que possam afetar o seu funcionamento.
¶ Formato do comando VIA SMS
O formato dos comandos via SMS seguem uma regra padrão que se encaixa em todos os comandos, tanto de configuração ou consulta:
O formato de envio de um comando via SMS é XXXXXX#666666#
Onde:
XXXXXX : Comando que deseja consulta/configuração
# : Separar parâmetros de comando, senha, configuração
666666 : Senha necessária em todos os comandos via SMS
Obs: Caso o Firmware seja WABA, não há necessidade de inserção da senha, portanto o comando será formado por apenas XXXXXX#
¶ Consultas
¶ Firmware
Para consulta, enviar: VERSION#666666
A resposta será:
[VERSION]KMC28_JC400D_FOBA_CUST_V2.2.5_210625.1746
V2.2.5_210625.1746 - Versão de firmware que tiver embarcado no equipamento
- Este comando está disponível nas versões:
- WABA: #SMS #PLATAFORMA
- BSBA: #SMS #PLATAFORMA
|
Firmware BSBA Para consulta, enviar: VERSION#666666 A resposta será: [VERSION]KMC28_JC400D_FOBA_CUST_V2.2.5_210625.1746 V2.2.5_210625.1746 - Versão de firmware que tiver embarcado no equipamento
|
Firmware WABA Para consulta, enviar: VERSION# A resposta será: [VERSION]KMC28_JC400D_FOBA_CUST_V2.2.5_210625.1746 V2.2.5_210625.1746 - Versão de firmware que tiver embarcado no equipamento
|
¶ Status
|
Firmware BSBA Para consultar o status do equipamento, enviar: STATUS#666666
A resposta será: GPRS: Connected ;GSM Signal Level: Strong;GPS: Successful Positioning,SVS Used in fix: 4(4),GPS Signal Level: 18,22,20,20;ACC: ON;NETWORKTYPE:4g
GPRS: Connected ;GSM Signal Level: Strong : Status de conexão de chip. GPS: Successful Positioning,SVS Used in fix: 4(4),GPS Signal Level: 18,22,20,20 : Conexão de GPS. ACC: ON : Status de ignição. NETWORKTYPE:4g : Tipo de rede conectada.
|
Firmware WABA Para consultar o status do equipamento, enviar: STATUS#
A resposta será: GPRS: Connected ;GSM Signal Level: Strong;GPS: Successful Positioning,SVS Used in fix: 4(4),GPS Signal Level: 18,22,20,20;ACC: ON;NETWORKTYPE:4g
GPRS: Connected ;GSM Signal Level: Strong : Status de conexão de chip. GPS: Successful Positioning,SVS Used in fix: 4(4),GPS Signal Level: 18,22,20,20 : Conexão de GPS. ACC: ON : Status de ignição. NETWORKTYPE:4g : Tipo de rede conectada.
|
¶ Parâmetros
|
Firmware BSBA Para consultar os parâmetros, enviar: PARAM#666666 A resposta será: IMEI: 862798050426291;GPS Time: 5
IMEI: 862798050426291 - Número do equipamento GPS Time: 5 - Tempo configurado de upload de posição para a plataforma
|
Firmware WABA Para consultar os parâmetros, enviar: PARAM# A resposta será: IMEI: 862798050426291;GPS Time: 5
IMEI: 862798050426291 - Número do equipamento GPS Time: 5 - Tempo configurado de upload de posição para a plataforma
|
¶ Configuração de rede
¶ APN
|
Firmware BSBA *APN com configuração pública não é necessário configurar. **A quantidade de # é necessárias, pois cada uma delas seria um campo que não é necessário configurar. Para configurar a APN no equipamento, envie: APN#666666#NOME#APN######LOGIN##SENHA#### NOME - Nome que deseja configurar para essa APN. APN - Apn que deseja configurar LOGIN - Login que deseja configurar SENHA - Senha que deseja configurar Para consultar a APN atual, envie: APN#666666
|
Firmware WABA *APN com configuração pública não é necessário configurar. **A quantidade de # é necessárias, pois cada uma delas seria um campo que não é necessário configurar. Para configurar a APN no equipamento, envie: APN#NOME#APN######LOGIN##SENHA#####IPv4#IPv4# NOME - Nome que deseja configurar para essa APN. APN - Apn que deseja configurar LOGIN - Login que deseja configurar SENHA - Senha que deseja configurar IPv4 - Define a comunicação em IPv4 (Não alterar) Para consultar a APN atual, envie: APN#
|
¶ Servidor
|
Firmware BSBA Para configurar o servidor, envie: SERVER#666666#A#B#C A = IP(0) ou Domínio(1) B = Servidor C = Porta de conexão Exemplo: SERVER#666666#1#iothub.jimibrasil.com.br#21100 Para consultar o servidor atual, enviar: SERVER#666666 A resposta será: SERVER:1,dvr.foconavia.com.br,21100 dvr.foconavia.com.br - Local configurado para envio de dados 21100 - Porta configurada
Para consulta, envie: SERVER#666666
|
Firmware WABA Para configurar o servidor, envie: SERVER#A#B#C A = IP(0) ou Domínio(1) B = Servidor C = Porta de conexão Exemplo: SERVER#1#iothub.jimibrasil.com.br#21100 Para consultar o servidor atual, enviar: SERVER#666666 A resposta será: SERVER:1,dvr.foconavia.com.br,21100 dvr.foconavia.com.br - Local configurado para envio de dados 21100 - Porta configurada
Para consulta, envie: SERVER#
|
Obs: Se, ao enviar o comando de configuração do servidor, o chip não retornar "OK!", siga estas etapas para solucionar o problema:
Verificação do CHIP:
Verifique com o fornecedor de conectividade se o chip está habilitado para receber e enviar SMS.
Verificação do IP:
- Abra o Prompt de Comando (CMD) no Windows.
- Execute o seguinte comando:
ping -4 iothub.jimibrasil.com.br - Anote o endereço IP retornado. Atenção: O IP é dinâmico e pode mudar periodicamente.
- Envie o comando seguindo o seguinte exemplo: SERVER,0,IP_DO_CMD,21000#
Configuração Correta do Servidor:
- Após o equipamento aparecer como online na plataforma, envie novamente o comando de configuração do servidor, desta vez utilizando o DNS ao invés do IP direto.
¶ Upload de vídeos
|
Firmware BSBA Para alterar o endereço de upload de vídeos da câmera, envie: UPLOAD#666666#A:B/upload A = Endereço do servidor HTTP B = Porta Exemplo: UPLOAD#666666#http://iothub.jimibrasil.com.br:23010/upload Para consulta, envie: UPLOAD#666666
|
Firmware WABA Para alterar o endereço de upload de vídeos da câmera, envie: UPLOAD,A:B/upload A = Endereço do servidor HTTP B = Porta Exemplo: UPLOAD,http://iothub.jimibrasil.com.br:23010/upload Para consulta, envie: UPLOAD
|
¶ Streaming
|
Firmware BSBA Para alterar o servidor de streaming do equipamento, envie: RSERVICE#666666#A:B/live A = Endereço do servidor HTTP B = Porta Exemplo: RSERVICE#666666#iothub.jimibrasil.com.br:1936/live Para consulta, envie: RSERVICE#666666
|
Firmware WABA Para alterar o servidor de streaming do equipamento, envie: RSERVICE,A:B/live A = Endereço do servidor HTTP B = Porta Exemplo: RSERVICE,iothub.jimibrasil.com.br:1936/live Para consulta, envie: RSERVICE
|
¶ HOTSPOT
|
Firmware BSBA Para ativar o hotspot da JC400, envie: WIFIAP#666666#A A: ON/OFF Padrão: OFF Senha para conectar no Wi-Fi: 8 últimos do IMEI do equipamento
|
Firmware WABA Para ativar o hotspot da JC400, envie: WIFIAP#A A: ON/OFF Padrão: OFF Senha para conectar no Wi-Fi: 8 últimos do IMEI do equipamento
|
¶ WIFI
|
Firmware WABA Para configurar o WIFI da JC400, envie: SSID,A,B,C Obs: Para utilizar o WIFI, o hotspot deve estar desativado. A = 0/1/2/3 0 = Desligado 1 = WIFI ficará ligado enquanto a ACC estiver ligada 2 = WIFI ficará ligado o tempo todo 3 = Exclui o registro de conexão WIFI B = Nome do WIFI C = Senha (É necessário ter uma senha definida) Exemplo: SSID,2,JIMI,JIMI@123
|
¶ Posição
¶ Posição
|
Firmware BSBA Para configurar o tempo de envio de posição, envie: TIMER#666666#A#B A : ON / OFF. ON - Não importa se o veículo está em movimento ou não, a localização do GPS será relatada dentro do cronograma. OFF - GPS só é informado quando a velocidade é superior a 0km / h. B : Intervalo de tempo (1 ~ 600) segundos Padrão = 5s Para consulta, envie: TIMER#666666
|
Firmware WABA Para configurar o tempo de envio de posição, envie: TIMER#A#B A : ON / OFF. ON - Não importa se o veículo está em movimento ou não, a localização do GPS será relatada dentro do cronograma. OFF - GPS só é informado quando a velocidade é superior a 0km / h. B : Intervalo de tempo (1 ~ 600) segundos Padrão = 5s Para consulta, envie: TIMER#
|
¶ Posição com a Ignição desligada
|
Firmware WABA Para configurar o tempo de envio de posição com a Ignição desligada, envie: TIMER1#A#B A: ON / OFF ON: O dispositivo fará upload automático de pacotes de localização em um intervalo predefinido após entrar no modo ACC OFF; OFF: O dispositivo não fará upload de pacotes de localização depois de entrar no modo ACC OFF; B: Intervalo de tempo (1 ~86400) segundos Padrão: 120s Para consulta, envie: TIMER1#
|
¶ Posição por ângulo
|
Firmware BSBA Para configurar o envio de posição por ângulo, envie: ANGLEREP#666666#A#B A = ON/OFF B = Ângulo(5~45º) Padrão: ON,5 - Em algumas situações, pode ocorrer a presença de um terceiro parâmetro, como no exemplo (ON,5,2). Nesse caso, por favor, desconsidere o último parâmetro! Para consulta, envie: ANGLEREP#666666 Observação: O comando só irá funcionar para o Firmware WABA
|
Firmware WABA Para configurar o envio de posição por ângulo, envie: ANGLEREP#A#B A = ON/OFF B = Ângulo(5~45º) Padrão: ON,5 - Em algumas situações, pode ocorrer a presença de um terceiro parâmetro, como no exemplo (ON,5,2). Nesse caso, por favor, desconsidere o último parâmetro! Para consulta, envie: ANGLEREP# Observação: O comando só irá funcionar para o Firmware WABA
|
¶ Posição por ACC
|
Firmware BSBA Para que seja enviado posição quando houver alteração de ACC, envie: ACCREP#666666#A A = ON/OFF ON = Upload dos dados de GPS para cada alteração de ACC OFF = Não faz upload de GPS para cada alteração de ACC Padrão: OFF Para consulta, envie: ACCREP#666666
|
Firmware WABA Para que seja enviado posição quando houver alteração de ACC, envie: ACCREP#A A = ON/OFF ON = Upload dos dados de GPS para cada alteração de ACC OFF = Não faz upload de GPS para cada alteração de ACC Padrão: OFF Para consulta, envie: ACCREP#
|
¶ Configuração da câmera
¶ Reiniciar
|
Firmware BSBA Para reiniciar o equipamento, envie: REBOOT#666666 A resposta será: OK!
|
Firmware WABA Para reiniciar o equipamento, envie: REBOOT# A resposta será: OK!
|
¶ Restaurar
|
Firmware BSBA Para restaurar o equipamento para as configurações de fábrica, envie: RESTORE#666666 A resposta será: OK! * Comando apaga todas as configurações embarcadas ( APN..,) e voltar as configurações de versão de fabrica
|
Firmware WABA Para restaurar o equipamento para as configurações de fábrica, envie: RESTORE# A resposta será: OK! * Comando apaga todas as configurações embarcadas ( APN..,) e voltar as configurações de versão de fabrica
|
¶ Teste em bancada
|
Firmware BSBA Esse comando simulará velocidade no equipamento, permitindo que a DMS seja testada em bancada. Para simular uma velocidade virtual, envie: DMS_VIRTUAL_SPEED#666666#A A - Velocidade que deseja simular de ( 1 ~ 120 ) Obs: Este comando deve ser enviado com a ignição ligada, ao desligar a ignição este comando irá se apagar automaticamente.
|
Firmware WABA Esse comando simulará velocidade no equipamento, permitindo que a DMS seja testada em bancada. Para simular uma velocidade virtual, envie: DMS_VIRTUAL_SPEED#A A - Velocidade que deseja simular de ( 1 ~ 120 ) Obs: Este comando deve ser enviado com a ignição ligada, ao desligar a ignição este comando irá se apagar automaticamente.
|
¶ Resolução
¶
|
Firmware BSBA ¶ Resolução das mídias que são gravadas no cartão de memóriaEnvie: VIDEORESOLUTION#666666#A A = configuração de resolução Padrão = 0 0 = 1920 * 1080, taxa de bits 8M 1 = 1280 * 720, taxa de bits 4M
|
Firmware WABA ¶ Resolução das mídias que são gravadas no cartão de memóriaEnvie: VIDEORESOLUTION#A A = configuração de resolução Padrão = 0 0 = 1920 * 1080, taxa de bits 8M 1 = 1280 * 720, taxa de bits 4M
¶ Resolução do Streaming e Playback (Ao vivo)Envie: VIDEORESOLUTION_SUB#A A = 0/1/2 0 = 640x360, bitrate 0.5M 1 = 720x480, bitrate 1M 2 = 720x480, bitrate 1.5M Padrão = 0
|
¶ Volume
|
Firmware BSBA Para configurar o volume do equipamento, envie: VOLUME#666666#A A = Intensidade do volume Padrão = 2 0 = Desligado 1 = Baixo 2 = Médio 3 = Alto Para consultar o volume atual: VOLUME#666666
|
Firmware WABA Para configurar o volume do equipamento, envie: VOLUME#A A = Intensidade do volume Padrão = 2 0 = Desligado 1 = Baixo 2 = Médio 3 = Alto Para consultar o volume atual: VOLUME#
|
¶ Idioma
|
Firmware BSBA Para alterar o idioma do aúdio do equipamento, envie: VOICESW#666666#A A = Idioma desejado 0 = Inglês 3 = Árabe 6 = Português 1 = Chinês 4 = Inglês Britânico 7 = Espanhol 2 = Tailandês 5 = Russo 8 = Indonésio Para consulta do idioma atual: VOICESW#666666
|
Firmware WABA Para alterar o idioma do aúdio do equipamento, envie: VOICESW#A A = Idioma desejado 0 = Inglês 3 = Árabe 6 = Português 1 = Chinês 4 = Inglês Britânico 7 = Espanhol 2 = Tailandês 5 = Russo 8 = Indonésio Para consulta do idioma atual: VOICESW#
|
¶ LEDs
|
Firmware BSBA Para ligar/desligar os LEDs dos equipamentos, envie: LED#666666#A A = Situação dos LEDs Padrão = ON A = ON A = OFF Para consulta da situação dos LEDs: LED#666666
|
Firmware WABA Para ligar/desligar os LEDs dos equipamentos, envie: LED#A A = Situação dos LEDs Padrão = ON A = ON A = OFF Para consulta da situação dos LEDs: LED#
|
¶ Tempo
|
Firmware BSBA Para alterar a forma de sincronização do tempo no equipamento, envie: TIMESYNC#666666#A A = Método de sincronização Padrão = gps A = gps A = network *O parâmetro deve ser preenchido em letras minúsculas Para consulta da forma de sincronização: TIMESYNC#666666
|
Firmware WABA Para alterar a forma de sincronização do tempo no equipamento, envie: TIMESYNC#A A = Método de sincronização Padrão = gps A = gps A = network *O parâmetro deve ser preenchido em letras minúsculas Para consulta da forma de sincronização: TIMESYNC#
|
¶ Fuso horário
|
Firmware BSBA Para alterar o fuso horário do equipamento, envie: TIMEZONE#666666#A A = Fuso horário(Formato: HH:mm) Padrão: -03:00 Exemplo: TIMEZONE#-03:00 Para consultar o fuso horário atual, envie: TIMEZONE#666666
|
Firmware WABA Para alterar o fuso horário do equipamento, envie: TIMEZONE#A A = Fuso horário(Formato: HH:mm) Padrão: -03:00 Exemplo: TIMEZONE#-03:00 Para consultar o fuso horário atual, envie: TIMEZONE#
|
¶ Gravação de áudio
|
Firmware BSBA ¶ Gravação de áudio no cartão de memóriaEnvie: RECORDAUDIO#666666#A A = 0/1 0 = Desativado 1 = Ativado Padrão: 1 = Ativado Para consultar se o áudio está ativo, envie: RECORDAUDIO#666666#
¶ Gravação de áudio no Streaming (Ao vivo)Envie: RECORDAUDIO_SUB#666666#A A = 0/1 0 = Desativado 1 = Ativado Padrão: 1 = Ativado Para consultar se o áudio está ativo, envie: RECORDAUDIO_SUB#666666
|
Firmware WABA ¶ Gravação de áudio no cartão de memóriaEnvie: RECORDAUDIO,A A = 0/1 0 = Desativado 1 = Ativado Padrão: 1 = Ativado Para consultar se o áudio está ativo, envie: RECORDAUDIO#
¶ Gravação de áudio no Streaming (Ao vivo)Envie: RECORDAUDIO_SUB,A A = 0/1 0 = Desativado 1 = Ativado Padrão: 1 = Ativado Para consultar se o áudio está ativo, envie: RECORDAUDIO_SUB#
|
¶ Ativar/Desativar gravação
|
Firmware BSBA Para ativar/desativar a gravação da câmera, envie: RECORDSW#666666#A#B A = 1 / 2 1 = Câmera frontal 2 = Câmera Interna (Somente para JC400P e JC400A) B = 0/1 0 = OFF 1 = ON Padrão: ON para os 2 canais Para consultar o status atual, envie: RECORDSW#666666#A
|
Firmware WABA Para ativar/desativar a gravação da câmera, envie: RECORDSW#A#B A = 1 / 2 1 = Câmera frontal 2 = Câmera Interna (Somente para JC400P e JC400A) B = 0/1 0 = OFF 1 = ON Padrão: ON para os 2 canais Para consultar o status atual, envie: RECORDSW#A
|
¶ Bloqueio
|
Firmware BSBA Para ativar/desativar o bloqueio do veículo, envie: RELAY#666666#A A = 0/1 1 = Bloqueio ativo 0 = Bloqueio inativo
|
Firmware WABA Para ativar/desativar o bloqueio do veículo, envie: RELAY#A A = 0/1 1 = Bloqueio ativo 0 = Bloqueio inativo
|
¶ RFID
|
Firmware BSBA Para configurar o uso de RFID no equipamento, envie: EXDEVICESW#666666#A A = 0/1/2 0 = Desligado 1 = Leitor de cartão 2 = RFID Padrão: 0 Para consulta, envie: EXDEVICESW#666666
|
Firmware WABA Para configurar o uso de RFID no equipamento, envie: EXDEVICESW#A A = 0/1/2 0 = Desligado 1 = Leitor de cartão 2 = RFID Padrão: 0 Para consulta, envie: EXDEVICESW#
|
¶ Rotacionar imagem da câmera
|
Firmware WABA Para configurar a rotação da câmera, envie: RATATION#A#B A = IN/OUT
B = 0/90/180/270
Para consulta, envie: RATATION#A
|
¶ Configuração de eventos
¶ Filtro de evento
Para alterar o intervalo de tempo no qual o mesmo evento é gerado, envie: FILTER#666666#A#B
A alteração deste comando fará com que o equipamento não envie o mesmo evento dentro do período configurado.
A = Tipo de evento
| SOS = Botão de pânico | CRASH = Colisão | VIBRATE = Vibração | OVERSPEED = Velocidade excedida |
| DRIVE = Sonolência | RAPIDACC = Aceleração brusca | RAPIDDEC = Frenagem brusca | RAPIDTURN = Curva brusca |
B = Intervalo de Tempo(1~60 minutos)
Exemplo: FILTER#666666#SOS#1
Para consultar o intervalo atual dos eventos, envie: FILTER#A#
- Este comando está disponível nas versões:
- WABA: #SMS #PLATAFORMA
- BSBA: #TXT #SMS #PLATAFORMA
¶ RFID
|
Firmware BSBA Para configurar o uso de RFID no equipamento, envie: EXDEVICESW#666666#A A = 0/1/2 0 = Desligado 1 = Leitor de cartão 2 = RFID Padrão: 0 Para consulta, envie: EXDEVICESW#666666
|
Firmware WABA Para configurar o uso de RFID no equipamento, envie: EXDEVICESW#A A = 0/1/2 0 = Desligado 1 = Leitor de cartão 2 = RFID Padrão: 0 Para consulta, envie: EXDEVICESW#
|
¶ Upload de vídeo
Para ativar/desativar a gravação e o upload do vídeo depois que um evento é gerado, envie: UPLOADSW#666666#A#B
A = Código do evento
| SOS = Botão de pânico | CRASH = Colisão | RAPIDTURN = Curva brusca |
| VIBRATE = Vibração | OVERSPEED = Velocidade excedida | DRIVE = Dirigir por muito tempo |
| RAPIDACC = Aceleração brusca | RAPIDDEC = Desaceleração brusca | CLOSEEYES = Olhos fechados |
| POWER = Corte de alimentação | VOLTAGELOW = Bateria baixa | DISTRACTION = Distração |
| YAWN = Bocejo | SHELTER = Câmera coberta | RELAYOFF = Bloqueio desativado |
| PHONECALLING = Uso de celular | MISSINGFACE = Sem face detectada | |
| RELAYRECOVERY = Bloqueio ativo | NOSDCARD = Cartão SD removido | |
| SDCARDMOUNT = Cartão SD inserido | SMOKING = Cigarro |
B = ON/OFF
Exemplo: UPLOADSW#666666#SOS#ON
Para consultar se a gravação e o upload está ativo de algum evento, envie: UPLOADSW#A
DICA! Este comando pode ser útil em casos onde nota-se um alto consumo de dados do chip SIM
- Este comando está disponível nas versões:
- WABA: (Não é necessário utilizar a senha: #666666): #SMS #PLATAFORMA
- BSBA: #TXT #SMS #PLATAFORMA
¶ Excesso de velocidade
|
Firmware BSBA Para configurar o alarme de velocidade excedida, envie: SPEED#666666#A#B#C#D A = ON/OFF B = Tempo acima da velocidade(5~600s) C = Velocidade(1~255km/h) D = Forma de envio: Padrão: OFF Para consultar o valor atual, envie: SPEED#666666
|
Firmware WABA Para configurar o alarme de velocidade excedida, envie: SPEED#A#B#C#D A = ON/OFF B = Tempo acima da velocidade(5~600s) C = Velocidade(1~255km/h) D = Forma de envio: Padrão: OFF Para consultar o valor atual, envie: SPEED#
|
¶ Fadiga(cansado)
|
Firmware BSBA Para configurar o envio do evento de direção fadigado(cansado), envie: FATIGUE#666666#A#T1#T2 *Este comando NÃO afetará a fala do equipamento, somente o envio para a plataforma A = ON/OFF T1 = Tempo de direção para ser considerado cansado(horas - 4 a 12 horas) PADRÃO: 4h T2 = Intervalo de tempo de envio da posições quando T1 for alcançado(minutos - 1 a 30 minutos) PADRÃO: 5min Padrão: OFF Para consultar o valor atual, envie: FATIGUE#666666
|
Firmware WABA Para configurar o envio do evento de direção fadigado(cansado), envie: FATIGUE#A#T1#T2 *Este comando NÃO afetará a fala do equipamento, somente o envio para a plataforma A = ON/OFF T1 = Tempo de direção para ser considerado cansado(horas - 4 a 12 horas) PADRÃO: 4h T2 = Intervalo de tempo de envio da posições quando T1 for alcançado(minutos - 1 a 30 minutos) PADRÃO: 5min Padrão: OFF Para consultar o valor atual, envie: FATIGUE#
|
¶ Tentativas de envio do vídeo do evento
|
Firmware BSBA Esse parâmetro define o número de tentativas de envio do vídeo do evento e o intervalo entre elas, para configurar envie: HTTPUPLOADLIMIT,A,B A = 1 - 10 Padrão: 5 B = 1 - 30 (Especifica o intervalo entre cada tentativa em minutos) Padrão: 3 Para consulta, envie: HTTPUPLOADLIMIT#666666
|
Firmware WABA Esse parâmetro define o número de tentativas de envio do vídeo do evento e o intervalo entre elas, para configurar envie: HTTPUPLOADLIMIT,A,B A = 1 - 10 Padrão: 5 B = 1 - 30 (Especifica o intervalo entre cada tentativa em minutos) Padrão: 3 Para consulta, envie: HTTPUPLOADLIMIT#
|
¶ SOS
|
Firmware BSBA Para configurar o envio de alarme SOS, envie: SOSALM#666666#A#B A = ON/OFF B = 0 - GPRS, 1 - SMS+GPRS, 2 - GPRS+SMS+Ligação, 3 - GPRS+Ligação Padrão: 2
A = Este parâmetro deve ser mantido valor A N1 = Número 1 N2 = Número 2 N3 = Número 3 Formato dos números: Se o DDD do chip que esta no equipamento for igual ao chip que esta recebendo a ligação, a configuração será: Exemplo: SOS#666666#997816543 Se o DDD do chip que esta no equipamento for diferente ao chip que esta recebendo a ligação, a configuração será: Exemplo: SOS#666666#011997816543
D = Este parâmetro deve ser mantido valor A N1 = Número 1 N2 = Número 2 N3 = Número 3
A = 1, 2 ou 3 Padrão: 3 Obs: O ciclo de tentativas de ligação incluem a tentativa para os 3 números adicionados ao comando SOS.
|
Firmware WABA Para configurar o envio de alarme SOS, envie: SOSALM#A#B A = ON/OFF B = 0 - GPRS, 1 - SMS+GPRS, 2 - GPRS+SMS+Ligação, 3 - GPRS+Ligação Padrão: 2
A = Este parâmetro deve ser mantido valor A N1 = Número 1 N2 = Número 2 N3 = Número 3 Formato dos números: Se o DDD do chip que esta no equipamento for igual ao chip que esta recebendo a ligação, a configuração será: Exemplo: SOS#997816543 Se o DDD do chip que esta no equipamento for diferente ao chip que esta recebendo a ligação, a configuração será: Exemplo: SOS#011997816543
D = Este parâmetro deve ser mantido valor A N1 = Número 1 N2 = Número 2 N3 = Número 3
A = 1, 2 ou 3 Padrão: 3 Obs: O ciclo de tentativas de ligação incluem a tentativa para os 3 números adicionados ao comando SOS.
|
¶ Vibração
|
Firmware BSBA Para configurar o envio de eventos de vibração, quando o veículo está parado, envie: SENALM#666666#A#B A = ON/OFF B = Sensibilidade (1,2 ou 3) 1: Baixa (26) 2: Média (20) 3: Alta (16) Padrão: 2 Padrão: OFF Exemplo de uso: Para consultar, envie: SENALM#666666
|
Firmware WABA Para configurar o envio de eventos de vibração, quando o veículo está estacionado, envie: SENALM#A#B A = ON/OFF B = Sensibilidade (1,2 ou 3) 1: Baixa (26) 2: Média (20) 3: Alta (16) Padrão: 2 Padrão: OFF Exemplo de uso: Para consultar, envie: SENALM#
|
¶ Colisão
|
Firmware BSBA Para configurar o envio de eventos de colisão, envie: CRASHALM#666666#A#B A = ON/OFF ON: Ativa o alarme de colisão. OFF: Desativa o alarme de colisão. Padrão: ON B = 1/2/3 1: Baixa (200) 2: Média (150) 3: Alta (120) Padrão: 2 Exemplo de uso: Isso ativa o alarme de colisão com sensibilidade Alta (120), onde o alarme será acionado com impactos mais leves. Para consultar, envie: CRASHALM#
|
Firmware WABA Para configurar o envio de eventos de colisão, envie: CRASHALM#A#B A = ON/OFF ON: Ativa o alarme de colisão. OFF: Desativa o alarme de colisão. Padrão: ON B = 1/2/3 1: Baixa (200) 2: Média (150) 3: Alta (120) Padrão: 2 Exemplo de uso: Para consultar, envie: CRASHALM#
|
¶ Aceleração Brusca
|
Firmware BSBA Para configurar o envio de eventos de aceleração brusca, envie: RAPIDACC#666666#A#B#C A = ON/OFF B = Upload de vídeo (0 ou 1) 0 = Não faz upload de vídeo 1 = Faz upload de vídeo C = Sensibilidade (1,2 ou 3) 1: Baixo (45 km/h) 2: Médio (35 km/h) 3: Alto (25 km/h) Tempo de detecção: 3 segundos Unidade: km/h Exemplo de uso: Padrão: OFF
|
Firmware WABA Para configurar o envio de eventos de aceleração brusca, envie: RAPIDACC#A A detecção da velocidade leva 3 segundos. A = Sensibilidade (0,1,2 ou 3) 0: Desligado 1: Baixo (45 km/h) 2: Médio (35 km/h) 3: Alto (25 km/h) Tempo de detecção: 3 segundos Unidade: km/h Exemplo de uso: Padrão: OFF Para consultar, envie: RAPIDACC#
|
¶ Frenagem Brusca
|
Firmware BSBA Para configurar o envio de eventos de frenagem brusca, envie: RAPIDDEC#666666#A#B#C A = ON/OFF B = Upload de vídeo (0 ou 1) 0 = Não faz upload de vídeo 1 = Faz upload de vídeo C = Sensibilidade (1,2 ou 3) 1: Baixo (55 km/h) 2: Médio (45 km/h) 3: Alto (25 km/h) Tempo de detecção: 3 segundos Unidade: km/h Exemplo de uso: Padrão: OFF Para consultar, envie: RAPIDDEC#
|
Firmware WABA Para configurar o envio de eventos de frenagem brusca, envie: RAPIDDEC#A A detecção da velocidade leva 3 segundos. A = Sensibilidade (0,1,2 ou 3) 0: Desligado 1: Baixo (55 km/h) 2: Médio (45 km/h) 3: Alto (25 km/h) Tempo de detecção: 3 segundos Unidade: km/h Exemplo de uso: Padrão: OFF Para consultar, envie: RAPIDDEC#
|
¶ Curva Brusca
|
Firmware BSBA Para configurar o envio de eventos de curva brusca, envie: RAPIDTURN#666666#A#B#C A = ON/OFF B = Upload de vídeo (0 ou 1) 0 = Não faz upload de vídeo 1 = Faz upload de vídeo C = Sensibilidade (1, 2 ou 3) 1: Baixo (60 km/h) 2: Médio (40 km/h) 3: Alto (30 km/h) Tempo de detecção: 3 segundos Unidade: km/h Exemplo de uso: Ângulo Fixo: Para consultar, envie: RAPIDTURN#
|
Firmware WABA Para configurar o envio de eventos de curva brusca, envie: RAPIDTURN#A A detecção da velocidade leva 3 segundos. A = Sensibilidade (0, 1, 2 ou 3) 0: Desligado 1: Baixo (60 km/h) 2: Médio (40 km/h) 3: Alto (30 km/h) Tempo de detecção: 3 segundos Unidade: km/h Exemplo de uso: Ângulo Fixo: Para consultar, envie: RAPIDTURN#
|
¶ DMS
¶ Velocidade dos alertas
|
Firmware BSBA Para alterar a velocidade de geração dos alertas da DMS, envie: DMS_SWITCH#666666#A#B#C A = Ativação/Desativação da DMS(1 = ON, 0 = OFF) PADRÃO = 1 B = Sensibilidade(1 = Padrão, 2 = Sensibilidade alta) PADRÃO = 1 C = Velocidade de detecção dos eventos (0, 15, 30, 60 ou 90) PADRÃO = 15km/h Para consultar, envie: DMS_SWITCH#666666
|
Firmware WABA Para alterar a velocidade de geração dos alertas da DMS, envie: DMS_SWITCH#A#B#C A = Ativação/Desativação da DMS(1 = ON, 0 = OFF) PADRÃO = 1 B = Sensibilidade(1 = Padrão, 2 = Sensibilidade alta) PADRÃO = 1 C = Velocidade de detecção dos eventos (0, 15, 30, 60 ou 90) PADRÃO = 15km/h Para consultar, envie: DMS_SWITCH#
|
¶ Tempo alerta sonoro
|
Firmware BSBA Para alterar o tempo que o mesmo alerta sonoro não seja enviado dentro de um período de tempo, envie: Valores aceitos: 0 (Desativa), 5, 10, 30, 60 ou 180s. A = Tempo para olhos fechados B = Tempo para bocejo C = Tempo para distração D = Tempo para cigarro E = Tempo para uso de celular F = Tempo para face não detectada Padrão: 5 , 5 , 60 , 5 , 5 , 180 Exemplo: DMS_VOICE_CUSTOM#666666#5#5#60#5#5#180 Para consulta, envie: DMS_VOICE_CUSTOM#666666
|
Firmware WABA Para alterar o tempo que o mesmo alerta sonoro não seja enviado dentro de um período de tempo, envie: Valores aceitos: 0 (Desativa), 5, 10, 30, 60 ou 180s. A = Tempo para olhos fechados B = Tempo para bocejo C = Tempo para distração D = Tempo para cigarro E = Tempo para uso de celular F = Tempo para face não detectada Padrão: 5 , 5 , 60 , 5 , 5 , 180 Exemplo: DMS_VOICE_CUSTOM#5#5#60#5#5#180 Para consulta, envie: DMS_VOICE_CUSTOM#
|
¶ Tempo alerta plataforma
|
Firmware BSBA Para alterar o tempo de envio de alertas repetidos em um período de tempo para a plataforma, envie: DMS_ALERT_CUSTOM#666666#A#B#C#D#E#F Valores aceitos: 0 (Desativa), 120, 180, 600, 1800s A = Tempo para olhos fechados B = Tempo para bocejo C = Tempo para distração D = Tempo para cigarro E = Tempo para uso de celular F = Tempo para face não detectada Padrão: 120 , 120 , 120 , 120 , 120 , 120 Exemplo: DMS_ALERT_CUSTOM#666666#120#120#120#120#120#120 Para consulta, envie: DMS_ALERT_CUSTOM#666666
|
Firmware WABA Para alterar o tempo de envio de alertas repetidos em um período de tempo para a plataforma, envie: DMS_ALERT_CUSTOM#A#B#C#D#E#F Valores aceitos: 0 (Desativa), 120, 180, 600, 1800s A = Tempo para olhos fechados B = Tempo para bocejo C = Tempo para distração D = Tempo para cigarro E = Tempo para uso de celular F = Tempo para face não detectada Padrão: 120 , 120 , 120 , 120 , 120 , 120 Exemplo: DMS_ALERT_CUSTOM#120#120#120#120#120#120 Para consulta, envie: DMS_ALERT_CUSTOM#
|
¶ Defina o tempo para o reconhecimento do evento
|
Firmware BSBA Esse comando consiste em configurar o tempo em que o motorista do veículo terá que realizar a infração para o equipamento poder gerar o alerta DMS_CONTINUITY#666666#A#B#C#D#E#F A = Olhos fechados B = Bocejando C = Distração D = Fumando E = Uso de celular F = Nenhum rosto detectado A unidade é em segundo (s) e o intervalo de valores é de 1 a 10 Padrão: 3,3,3,3,3,3 Para consulta, envie: DMS_CONTINUITY#666666
|
Firmware WABA Esse comando consiste em configurar o tempo em que o motorista do veículo terá que realizar a infração para o equipamento poder gerar o alerta DMS_CONTINUITY,A,B,C,D,E,F A = Olhos fechados B = Bocejando C = Distração D = Fumando E = Uso de celular F = Nenhum rosto detectado A unidade é em segundo (s) e o intervalo de valores é de 1 a 10 (Para desativar o evento utilize o valor 0) Padrão: 3,3,3,0,0,10 Para consulta, envie: DMS_CONTINUITY#
|
