¶ Hardware JC450
A JC450 contempla as seguintes informações de Hardware:
¶ 1 - Visão geral
A JC450 é uma câmera de painel 4G especialmente projetada para veículos comerciais. Ela está equipada com quatro câmeras de gravação, que podem capturar imagens de vídeo para visualização múltipla e em várias cenas durante a condução. Possui a função de IA visual que suporta o processamento simultâneo de ADAS e DMS. Isso permite antecipar alertas sobre as condições da estrada à frente do veículo, bem como o estado do motorista dentro do veículo. Esses recursos fornecem alarmes, garantindo a segurança da condução e a prevenção de possíveis riscos.
Com funcionalidades como alarmes de eventos e dois botões de pânico, a câmera é amplamente aplicável a veículos comerciais, como frotas de ônibus, caminhões e veículos de transporte de pequeno e médio porte, entre outros.

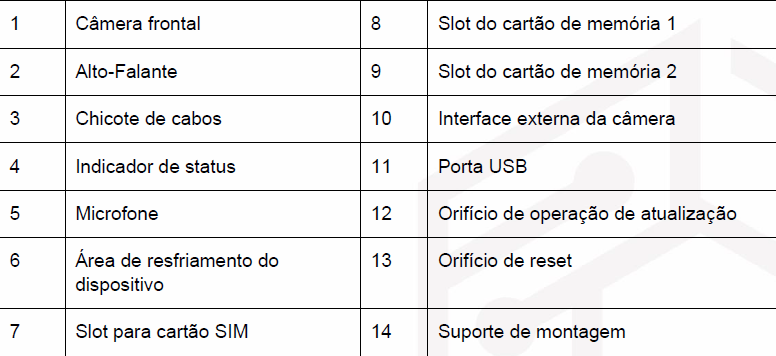

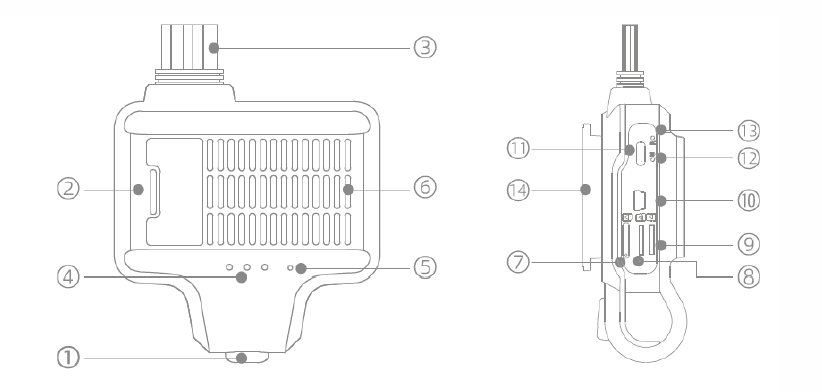

¶ 2 - Aparência
Conheça mais sobre o equipamento:

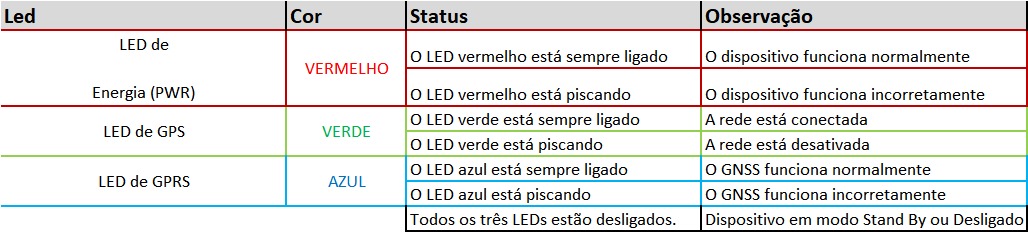

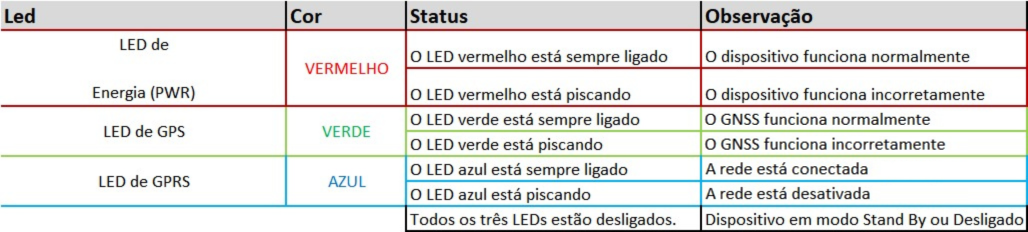

¶ 3 - Descrição dos Led's
É importante ter o conhecimento da aparência dos Leds para compreender a comunicação da JC450, já que uma vez que o GSM não estiver conectado, as informações não chegará em seu destino/plataforma e serão armazenadas em buffer.
O mesmo se aplica ao LED verde, caso não esteja fixo, não chegará informações de posição GPS no destino/plataforma.
¶ 4 - Esquemático de ligação
Nas imagens abaixo, você encontrará dois modelos de chicotes, em que as cores dos fios positivo e ACC variam. Uma das imagens representa o primeiro lote e a outra imagem representa os lotes mais recentes.
Por favor, observe a fiação do seu equipamento para evitar conexões incorretas.

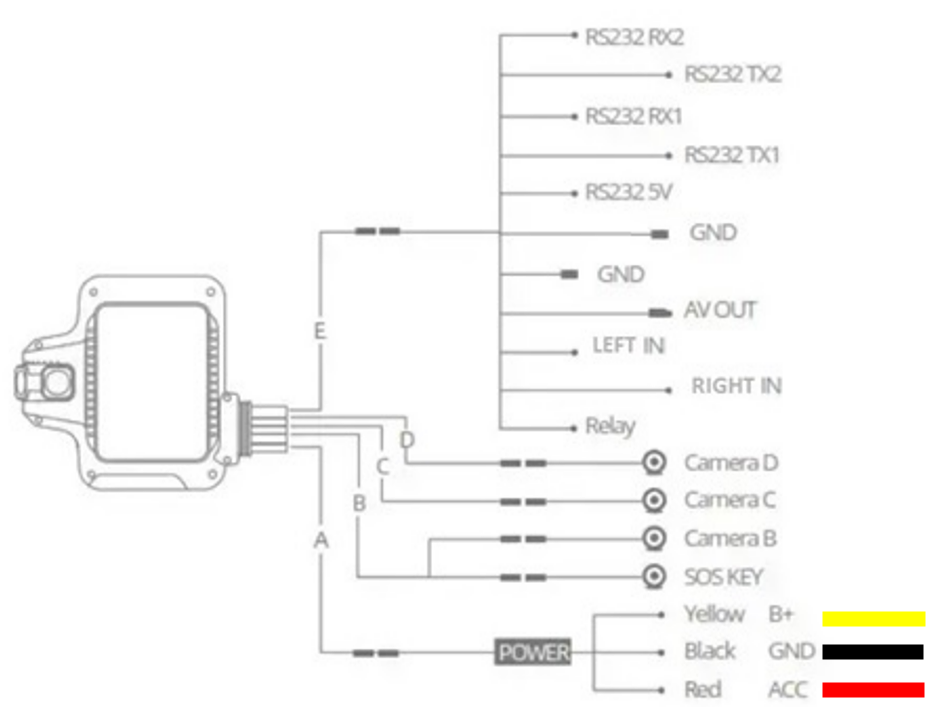

¶ Modelo antigo:
| Cabo | Definição | Cor/Interface | Uso |
| Energia (Power) | B+ | Amarelo | Para o positivo da bateria (9 - 30 V), entrada de energia |
| ACC | Vermelho | Pós-ignição / Positivo (9-30V), entrada de energia | |
| GND | Preto | Para o negativo da bateria, entrada de energia | |
| I/O | Periféricos |
Verde (RS232 - TX) Azul (RS232 - RX) |
Para periféricos. |
| Relê | Branco | Para corte remoto de energia e combustível | |
| GND | Preto | Para o negativo do periférico | |
| GND | Preto | Para o negativo do periférico | |
| VCC - RS232 - 5V | Vermelho | Para o positivo do periférico | |
| Seta | Laranja (RIGTH - IN) Azul claro (LEFT - IN) |
Utiliza-se para instalar nas setas e indicar ao dispositivo que a mudança de faixa está sendo feita da forma correta | |
| CVBS - OUT | Amarelo | Utiliza-se para visualizar as imagens em monitores com entrada AV | |
| DMS/SOS Câmera 3 |
Câmera DMS | Conector | Pode ser conectado somente a câmera DMS e vêm junto com o kit um cabo extensor e nele é possível conectar também o botão de pânico |
| Câmera 4 | Câmera Externa | Conector | Câmera com proteção IP67 e pode ser usada externamente |
| Câmera 5 | Câmera Externa | Conector | Câmera com proteção IP67 e pode ser usada externamente |

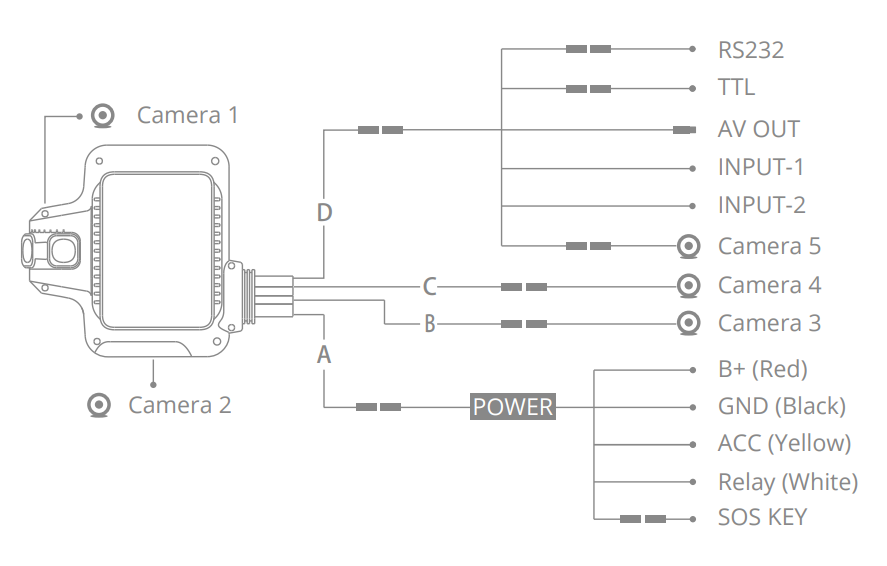

¶ Modelo novo:
| Cabo | Definição | Cor/Interface | Uso |
| Energia (Power) | B+ | Vermelho | Para o positivo da bateria (9 - 30 V), entrada de energia |
| ACC | Amarelo | Pós-ignição / Positivo (9-30V), entrada de energia | |
| GND | Preto | Para o negativo da bateria, entrada de energia | |
| Relê | Branco | Para corte remoto de energia e combustível | |
| Conector SOS | Conector | Usado para conectar o botão de pânico | |
| Câmera 3 | Câmera DMS | Conector | Conector da câmera DMS |
| I/O | Periféricos |
Verde (RS232 - TX) Cinza (TTL - TX) |
Para periféricos |
| Seta | Laranja (RIGTH - IN) Azul (LEFT - IN) |
Utiliza-se para instalar nas setas e indicar ao dispositivo que a mudança de faixa está sendo feita da forma correta | |
| CVBS - OUT | Amarelo | Utiliza-se para visualizar as imagens em monitores com entrada AV | |
| Câmera 5 | Conector | Câmera com proteção IP67 e pode ser usada externamente | |
| Câmera 4 | Câmera Externa | Conector | Câmera com proteção IP67 e pode ser usada externamente |

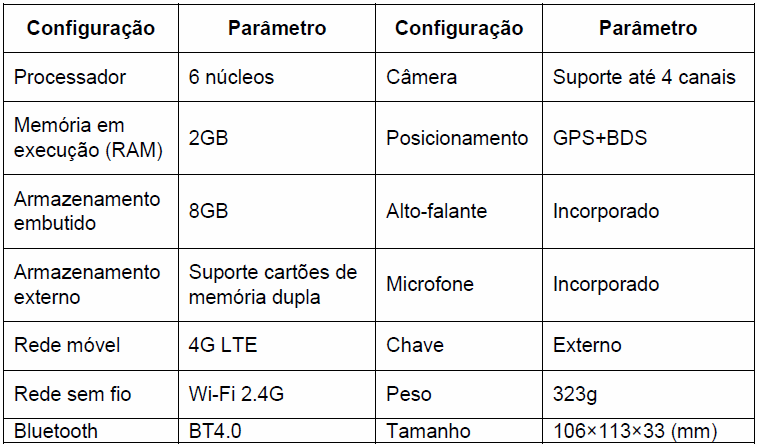

¶ 5 - Configuração e parâmetros do produto

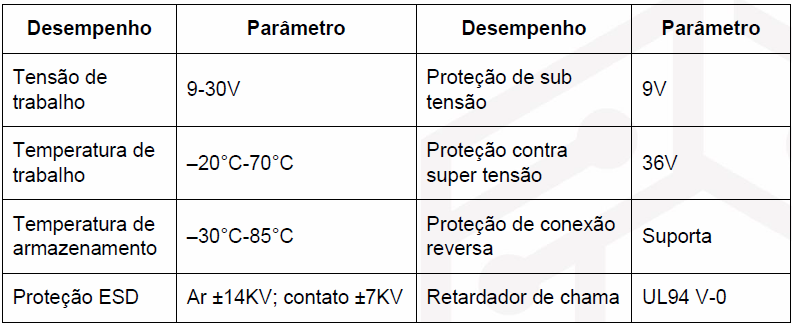

¶ 5.1 - Desempenho do produto
¶ 6 - Instalação
¶ 6.1 - Avisos
- Para instalação, utilize os acessórios especificados pelo fabricante;
- A fonte de alimentação deste dispositivo é de 9-30V. Por favor, utilize o cabo de alimentação original. Não conecte os cabos positivos e negativos inversamente durante a instalação;
- Após a conclusão da instalação do dispositivo, remova a película protetora da câmera para obter o melhor efeito visual.
¶ 6.2 - Preparação
- Verifique visualmente se o dispositivo está em boas condições e se os acessórios necessários estão completos;
- Verifique se todos os acessórios necessários para instalação encontra-se funcional;
- Prepare as ferramentas de instalação.
¶ 6.3 - Pré-instalação do produto

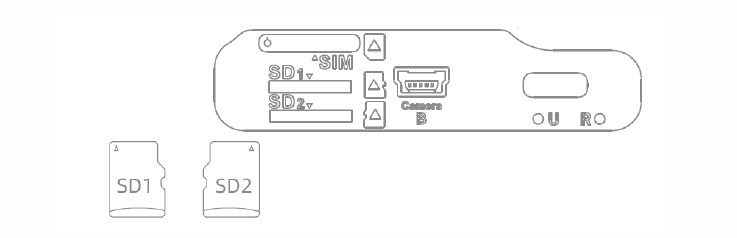

- Insira o SDCard apropriado no dispositivo. Por favor, preste atenção na posição do cartão de memória;
- O dispositivo pode suportar até dois cartões Micro SD;
- Suporta cartões de capacidade de 16GB a 256GB;
- Selecione cartões que atendam à taxa de velocidade classe 10 ou superior e padrão A1 ou superior;
- Quando for utilizar dois cartões de memória, ambos devem ter a mesma marca e especificações para obter a melhor compatibilidade;
- Quando você usar apenas um cartão de memória, insira-o no slot do cartão 1;
- Pressione o cartão de memória para removê-lo;
- Insira o cartão de memória de acordo com a direção mostrada na imagem.

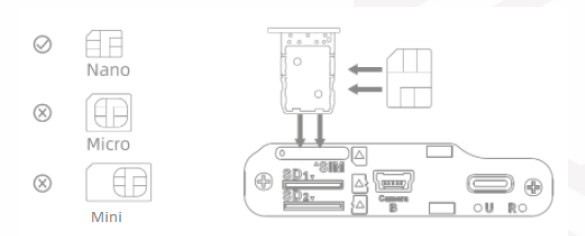

- Coloque o cartão SIM apropriado no porta-cartão e, em seguida, insira-o no dispositivo.
- Selecione o cartão SIM com tamanho Nano (como mostrado na imagem) para instalação.
- Instale o cartão SIM (certifique-se de estar com ignição desligada antes de instalar ou remover o cartão SIM) de acordo com o método mostrado na Figura 3.
- Certifique-se de que o pacote do cartão SIM tenha a função de rede móvel e uma franquia de dados suficiente.
