¶ Hardware JC400AD
A JC400AD contempla as seguintes informações de Hardware:
¶ 1 - Visão geral
A série JC261(JC400AD) utiliza a rede 4G para comunicação. Esses gravadores de vídeo digital de canal duplo (DVRs) podem gravar simultaneamente, e as duas câmeras também podem gravar localmente e transmitir ao vivo remotamente ao mesmo tempo. O sistema inclui vários recursos de segurança, como DMS, ADAS, alertas e muito mais. Além disso, a capacidade 4G do dispositivo permite transmissão de vídeo contínua, alertas de áudio ao vivo, upload rápido de dados, reprodução de rota e histórico de vídeo. Com todos esses recursos, os gerentes de frota podem orientar os motoristas com base em dados e melhorar as operações para desbloquear mais benefícios, seja gerenciando governo, logística ou frotas de táxi.
¶ 2 - Aparência e LED´s

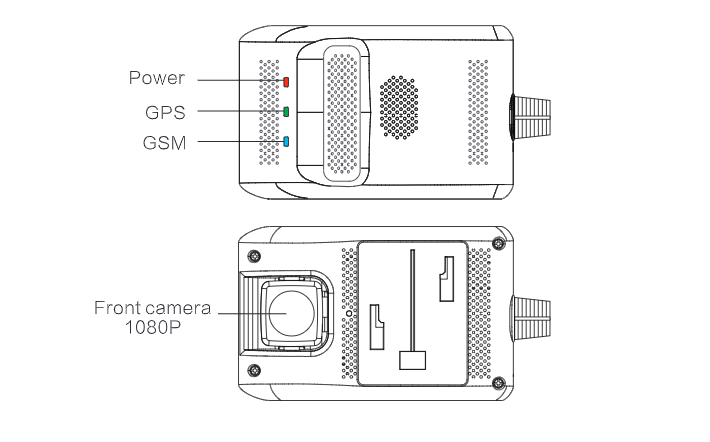

¶ 2.1 - Descrição dos Led's
Cada Led tem seu significado, assim como cada status,
Segue uma descrição de significado de ambos:
| LED | Cor | Status | Observação |
|
Energia (Power) |
Vermelho | Aceso |
Dispositivo ligado (ACC ligado) |
| Ligado por 0,5s e desligado por 10s | O dispositivo está no modo de suspensão | ||
| Ligado por 1s e desligado por 1s | Nenhum cartão TF detectado ou cartão TF danificado | ||
| Desligado | Sem energia conectada | ||
| LED de Rede (Network) | Azul | Aceso | Conexão com o servidor realizada com sucesso |
| Ligado por 5s e desligado por 1s | A rede GSM e GPRS estão disponíveis mas a conexão com o servidor falhou | ||
| Ligado por 1s e desligado por 1s | Apenas a rede GSM está disponível | ||
| Desligado | A rede GSM está indisponível | ||
| GNSS | Verde | Aceso | Sinal de GPS normal |
| Ligado por 1s e desligado por 1s | Procurando por satélites GPS |

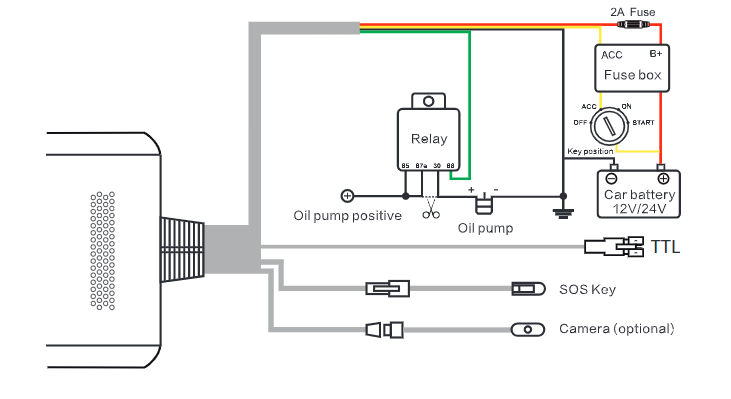

¶ 3 - Esquemática de ligação
¶ 3.1 - Descrição de ligação
| Cabo | Definição | Cor | Uso |
| Energia | B+ | Vermelho | Para positivo da bateria (9-30V), entrada de energia |
| GND | Preto | Para negativo da bateria, entrada de energia | |
| ACC | Amarelo | Pós-ignição / Positivo (9-30V), entrada de energia | |
| Relay | Na imagem apresentada, a cor exibida é verde, porém a tonalidade correta é branca | Para corte remoto de energia e combustível | |
| TTL (Opcional) | I/O | / | Para periféricos, como sensor de óleo, RFID, etc |
| SOS | SOS | / | Para o botão SOS externo |
| Câmera (Opcional) | Câmera remota | / | Monitorar a cabine |
¶ 4 - Especificações e Recursos
| Categoria | Item | Parâmetro | Observações |
|
Hardware
|
Memória | 1GB+16GB | SDCARD* 32 – 256GB |
| Standard Version | 4G |
FDD: B1/B3/B5/B7/B8/B19/B20 TDD: B38/B39/B40/B41(100M) |
|
| 3G | WCDMA: B1/B2/B5/B8 | ||
| 2G | GSM: 850/900/1800/1900 | ||
| WiFi | 2.4GHz | 802.11/b/g/n | |
| GNSS | Sim | GPS/BDS | |
| Microfone | Sim |
Para comunicação de voz remota |
|
| Alto-falante | Sim |
Para notificar os motoristas de status ou eventos |
|
|
Interface
|
Botão reset | Sim | Na unidade principal |
| Interface | Micro USB | Para gerenciamento e atualização | |
|
Outros
|
Fonte de energia | Caixa de fusíveis | B+, ACC, GND |
| Tensão de alimentação | DC9–33V | / | |
|
Temperatura de Operação |
–20°C até +65°C | / |
¶ 5 - Instalação
¶ 5.1 Vídeo de instalação
Clique aqui para baixar o vídeo do passo a passo para a instalação
¶ 5.2 - Precauções
1 - Use apenas acessórios especificados
2 - O fornecimento padrão para o dispositivo é DC9–30V, use o cabo de alimentação original e certifique-se de que as extremidades positiva e negativa estejam conectadas corretamente.
3 - Remova a película protetora da câmera remota antes da instalação.
4 - Recomenda-se pedir a um distribuidor, uma empresa designada ou um especialista para fazer a instalação e comissionamento.
5 - Este dispositivo não é adequado para veículos elétricos a bateria (BEVs) e veículos elétricos híbridos (HEVs).
¶ 5.3 - Preparação
- Verifique visualmente se o dispositivo está em boas condições e se os acessórios relevantes estão completos.
- Verifique se todos os acessórios necessários para instalação encontra - se funcional.
¶ 5.3.2 - SIM Card
Certifique-se de que o dispositivo esteja com a ignição desligada antes de conectar um cartão SIM adequado:
Nota:

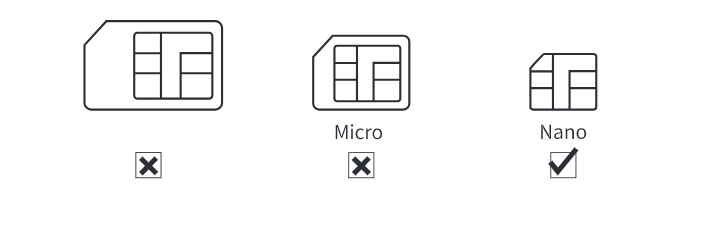

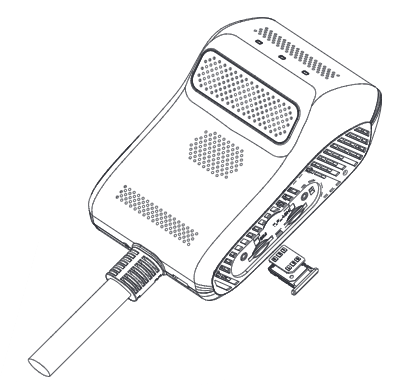

Insira o Nano-SIM na bandeja e coloque-os no slot do SIM. Para remover a bandeja do cartão, utilize a ferramenta de ejeção.
¶ 5.3.3 - Cartão Micro SD

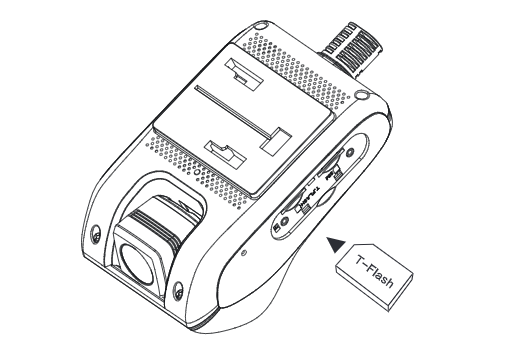

Certifique-se de que o dispositivo esteja com a ignição desligada antes de conectar um cartão micro sd adequado.
Nota:
1 - Use um cartão Micro SD na classe de velocidade 10 ou superior e com uma capacidade de 32 GB ou superior.
2 - Recomenda-se que o cartão Micro SD seja trocado a cada semestre para garantir o desempenho de gravação do dispositivo.
3 - Monte a tampa lateral após o inserir o cartão Micro SD.
¶ 5.3.4 - Instalação da JC400AD

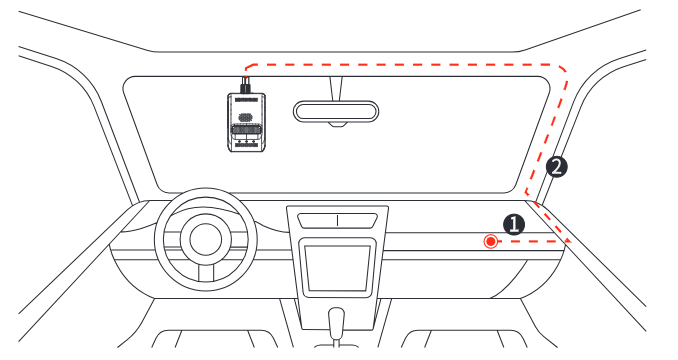

- Conecte o cabo de alimentação do dispositivo aos terminais B+, ACC e GND da caixa de fusíveis do veículo. A posição (1) é uma referência.
- Passe o cabo de alimentação ao longo da coluna A do veículo até o centro do para-brisa dianteiro. A linha tracejada vermelha (2) na figura é para referência.

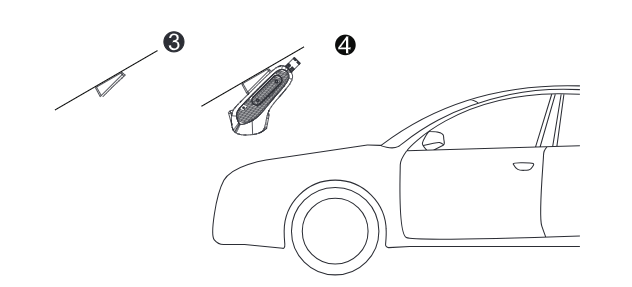

- Selecione uma posição adequada para instalação e limpe-a. Remova o filme protetor da fita 3M da base de montagem e fixe-a na posição. Aguarde 2 horas antes de prosseguir para a próxima etapa. Veja (3) para referência.
- Monte o dispositivo na base e conecte corretamente o cabo de alimentação (veja 4 para referência). Em seguida, prenda o cabo com segurança.
¶ 5.3.5 - DMS JC170

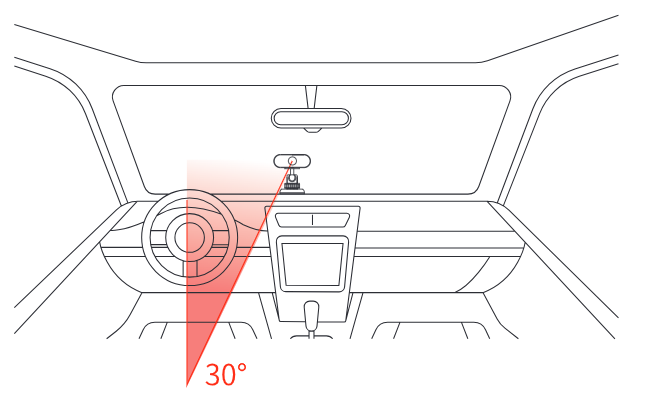

A câmera DMS JC170 é principalmente usada para monitorar o motorista. Fixe a câmera em um ângulo de cerca de 30° em relação ao volante, diretamente voltada para a cabeça do motorista, conforme mostra a figura seguinte.
Certifique - se foi retirado a película do visor da DMS (A não retirada da película dificultará o funcionamento da DMS).
Dica: Visualize no ambiente de STREAMING no Foco na via se está com uma imagem central e com uma boa qualidade de vídeo.
O Hardware vem com padrão a velocidade de 15 km/h, caso queira fazer testes em bancada, utilize o comando via SMS ou via Plataforma:
DMS_VIRTUAL_SPEED,60
Após desligar a ignição, o comando será desativado automaticamente.
