¶ Configurações Iniciais
Nessa etapa nós iremos mostrar o passo a passo inicial para ligar o equipamento e a configuração inicial!
Nota: Ao contrário de outras câmeras Jimi, a JC181 apenas utiliza cartões de até 128GB e de formato FAT32. Garanta que o cartão está formatado e tem tamanho menor ou igual ao limite ao ser inserido na câmera.
¶ 1 - Energizar

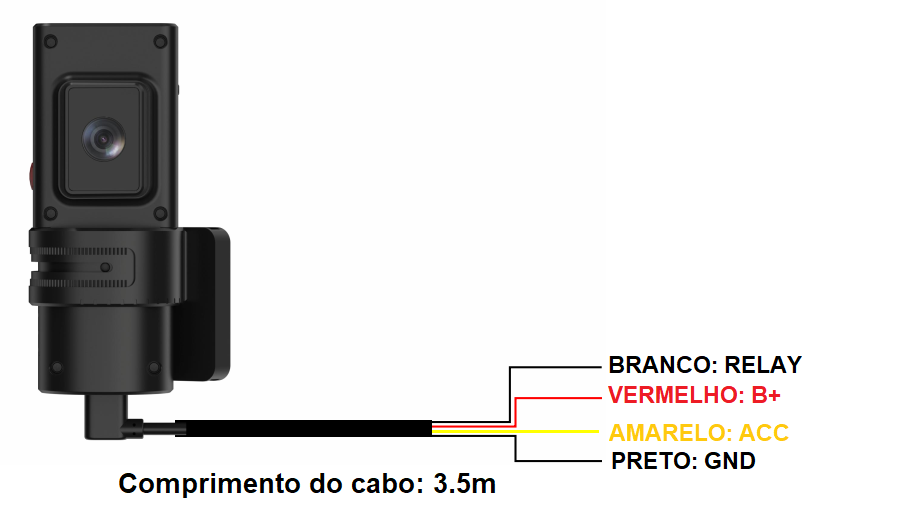

Energize a câmera com os seguintes fios:
| Energia | B+ | Vermelho | Fio positivo do equipamento, tensão 9-30v | Obs: Nos fios do chicote tem uma marcação indicando qual a finalidade de cada fio! |
| GND | Preto | Fio negativo do equipamento | ||
| ACC | Amarelo | ACC |
¶ 2 - Configurações
A primeira configuração a ser feita é a APN do CHIP, sem ela o equipamento não terá comunicação!
APN,APN,LOGIN,SENHA
APN - Apn que deseja configurar
LOGIN - Login que deseja configurar
SENHA - Senha que deseja configurar
¶ 3 - Status dos Leds
Os três LEDs na parte superior da câmera, logo acima da lente interna, são a principal forma de detecção de bom ou mau funcionamento do dispositivo. Na tabela abaixo, está o significado de cada um dos comportamentos possíveis.
| Vermelho | Desligado |
 |
A câmera está desligada ou em estado de hibernação. |
| Aceso |
 |
A câmera está com ignição ligada e a gravação ocorre normalmente. | |
| Piscando |
 |
A câmera está com ignição ligada, mas alguma exceção não permite a gravação normal. | |
| Verde | Desligado |
 |
A câmera está desligada ou em estado de hibernação. |
| Aceso |
 |
A câmera está com ignição ligada e obteve posição de GPS. | |
| Piscando |
 |
A câmera está com ignição ligada e está tentando fixar uma posição de GPS. | |
| Azul | Desligado |
 |
A câmera está desligada ou em estado de hibernação. |
| Aceso |
 |
A câmera está com ignição ligada e com conexão estável ao servidor. | |
| Piscando |
 |
A câmera está com ignição ligada, mas é incapaz de estabelecer uma conexão ao servidor. |
¶ 4 - Teste em bancada
Uma vez que a JC181 não possui algoritmos de inteligência artificial, os testes de bancada são realizados para verificar o funcionamento das funções básicas de streaming, upload e eventos. Além de validar as configurações de conexão à internet e ao servidor utilizado.

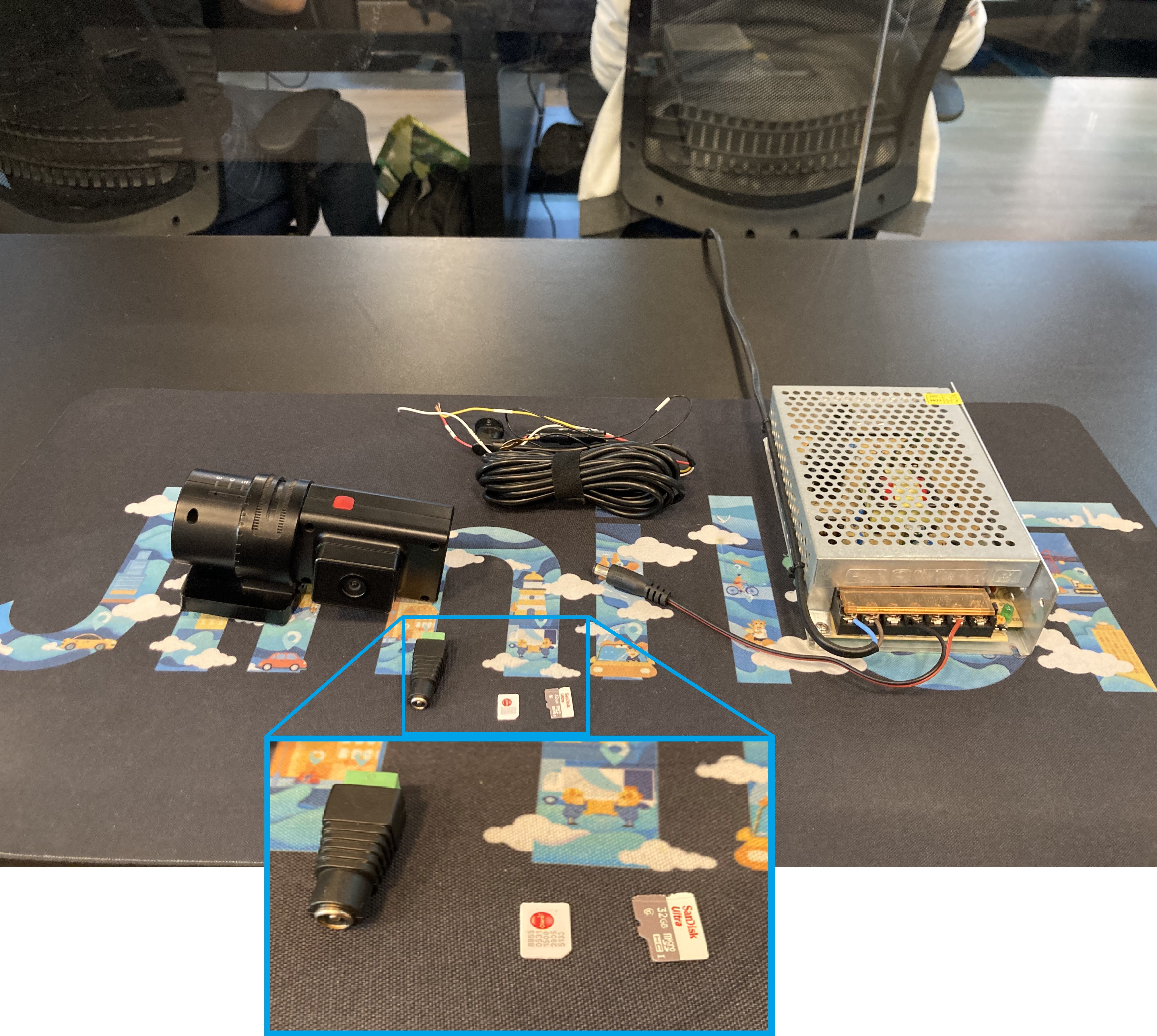

Na imagem abaixo estão os componentes básicos para o teste. São eles:
- O módulo da JC181;
- Chicote de alimentação da JC181;
- Conector P4 fêmea para conectar o chicote à fonte;
- Chip de dados banda larga;
- Cartão de memória de, no mínimo, 16GB até 128GB;
- Fonte de alimentação de 12V 2A, com conector P4 macho;

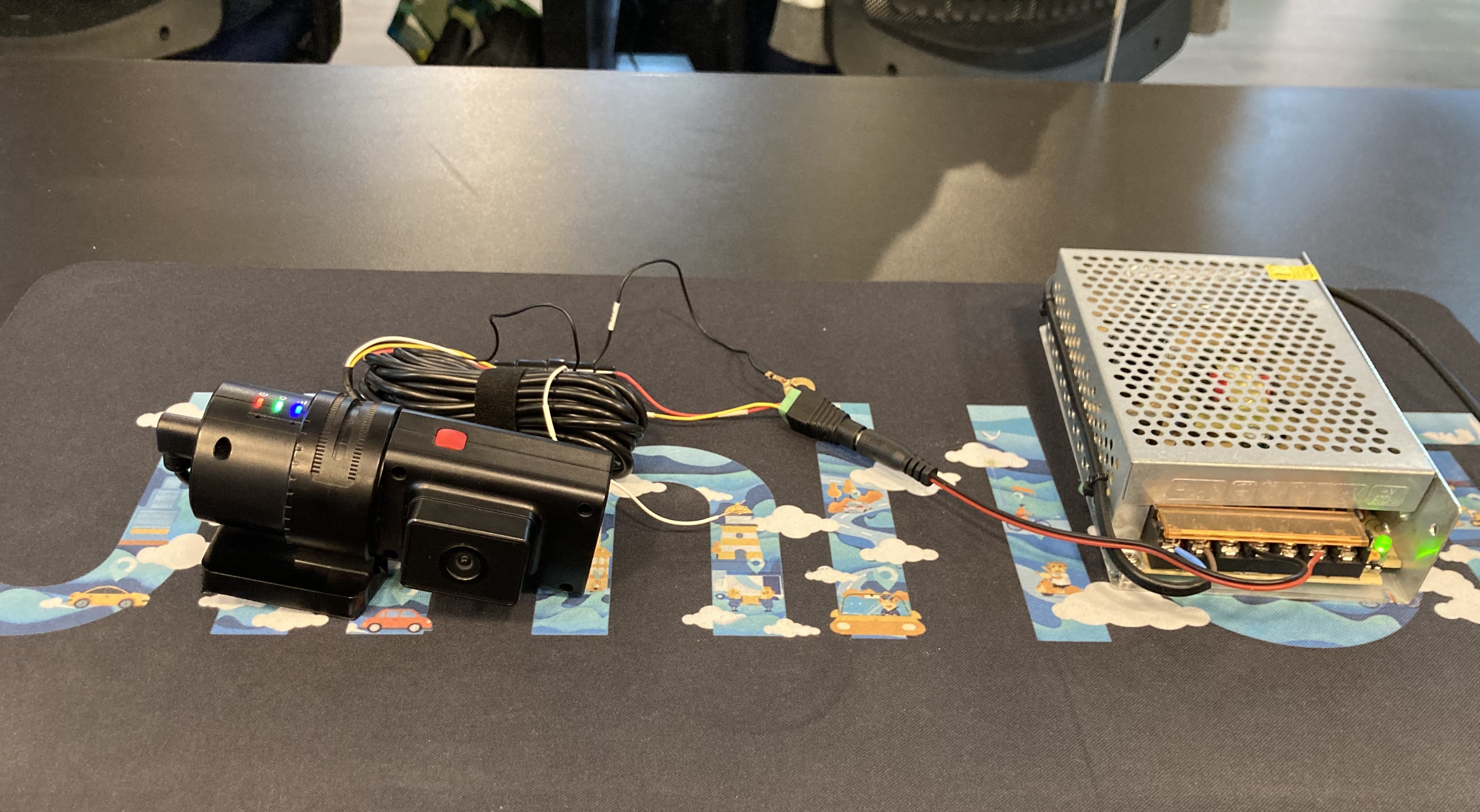

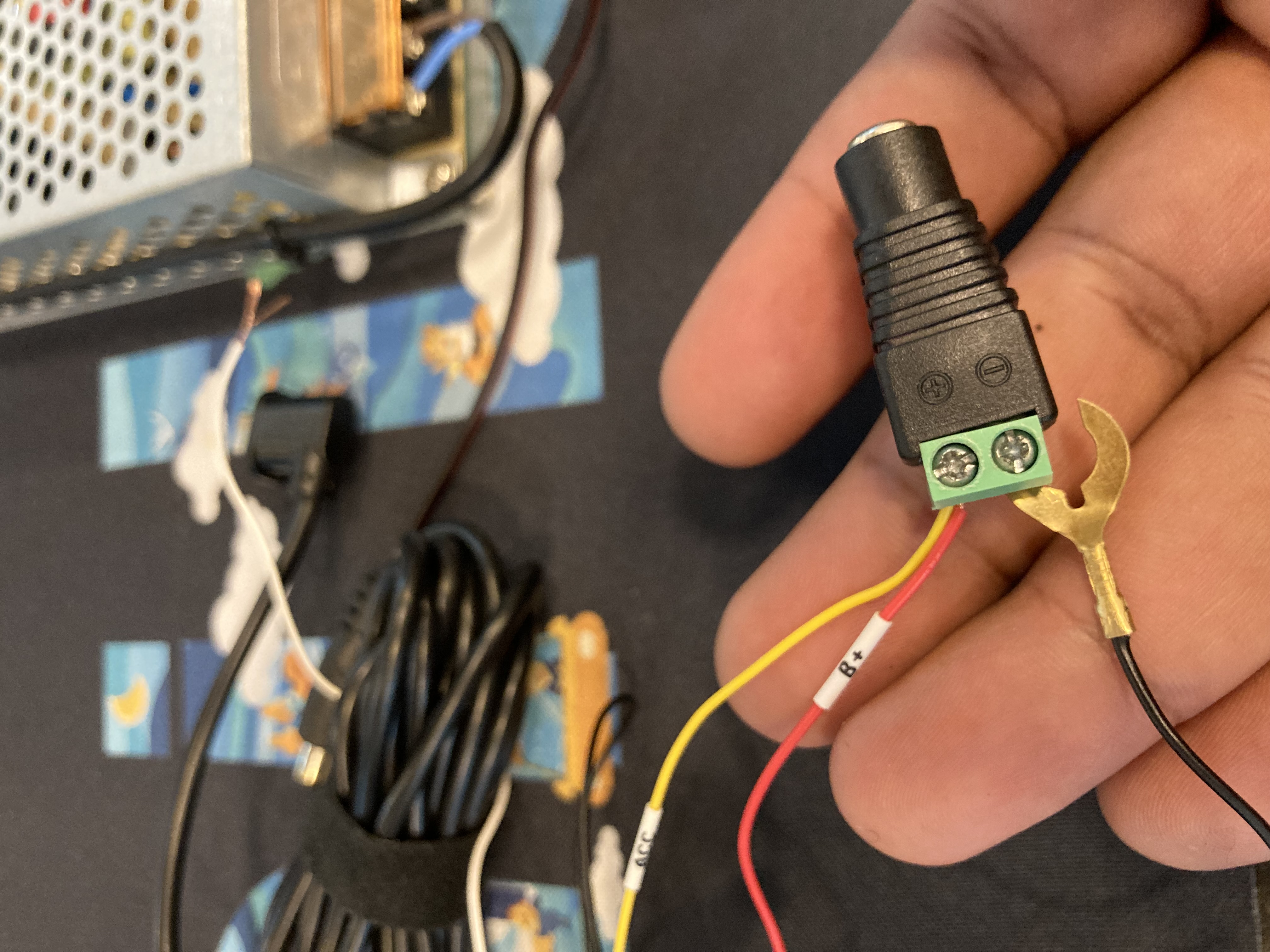

Para o teste em bancada, e somente para o teste em bancada, é possível conectar a ignição ao positivo, e conectar o positivo, acc e negativo no conector P4, como na imagem abaixo.
Após isso, basta inserir o chip e o cartão de memória na câmera, ligar o chicote na câmera e o conector à fonte. Estará pronto então para realizar os testes.
¶ 5- Verificação do armazenamento em cartão de memória
Para verificar que o cartão está presente e está sendo corretamente reconhecido pela câmera, deve-se usar o comando CAMERA,TF
O retorno será o status do cartão como no exemplo abaixo:
CAMERA TF:Normal,total:127061MB,free:127033MB
¶ 6- Habilitar o envio de posições
Caso o equipamento não esteja enviando as posições para a plataforma, envie o seguinte comando: GPSDUP,A#
Onde: A = ON/OFF
Sendo assim, envie o comando: GPSDUP,ON#
Para consulta, enviar: GPSDUP#
¶ 7- Desligar o filtro de efeito estrela
O filtro de efeito estrela serve para evitar que o equipamento, quando estiver parado, envie posições de GPS “aleatórias”. Isso acontece porque o posicionamento via GNSS está sujeito a imprecisões que ficam mais evidentes quando o veículo está parado. Mas esse filtro pode causar o não envio de posições, o que é indesejado para algumas operações.
O comando para desativar o efeito estrela é o SF,OFF
¶ 8- Operação contínua com a ignição desligada (versões anteriores à v2.3.4.2)
Por padrão, a câmera entra em um estado de hibernação profunda ao ter a ignição desligada. Para que a câmera continue enviando posições de GPS e esteja sempre disponível para acessar o streaming nessas condições, é necessário enviar o comando PWRLIMIT,ON
IMPORTANTE: Nesse estado, a câmera vai desligar os LEDs quando estiver com ignição desligada, mas continuará consumindo a bateria do veículo e gravando normalmente.
¶ 9- Operação contínua com a ignição desligada (versões a partir da v2.3.4.2)
Obs: A partir da versão 2.3.4.2, é essencial que o comando PWRLIMIT permaneça configurado como 0 para garantir o funcionamento adequado do equipamento.
Por padrão, a câmera entra em estado de hibernação quando a ignição é desligada. Mas acorda ao receber algum comando, como a requisição de streaming ou playback, assim como comandos enviados via plataforma ou SMS.
IMPORTANTE: Nesse estado, a câmera vai desligar os LEDs quando estiver com ignição desligada, mas continuará consumindo a bateria do veículo. A gravação contínua depende da ignição ligada, com exceção do tempo de SHUTDOWNTIME descrito abaixo, então apenas serão gravados os vídeos de eventos, como vibração e botão de SOS.
¶ 10- Gravação com a ignição desligada (versões a partir da v2.3.4.2)
A câmera permite que sejam gravados os dois canais com a ignição desliga, por até 10 minutos após ela ser desligada. O tempo para isso é configurado com o comando SHUTDOWNTIME,A em que A é o tempo em segundos entre 1 e 86400.
IMPORTANTE: Nesse estado, a câmera vai continuar consumindo a bateria do veículo. Para veículos menores, esse consumo pode ser relevante. Utilize o comando com cautela.
Nota: Para atualizar a câmera para a última versão, favor entrar em contato com o suporte da Jimi.
¶ Comandos SMS/TCP
Os comandos podem ser enviados por SMS ou através do TCP (Servidor). No caso da JC181, não é necessário incluir a senha nos comandos enviados via SMS.
É importante ressaltar que nem todos os comandos são compatíveis com o envio via SMS, isso é feito com o intuito de proteger o equipamento de comandos que poderiam comprometer seu funcionamento.
¶ Consultas
¶ Firmware
Para consulta, enviar: VERSION#
A resposta será no formato:
[VERSION]C181_WAAP_LA_V2.3.3.4_240921.1453,[GK7205]C181_SGKS_ver_v1.6.0_240921.1527
C181_WAAP_LA_V2.3.3.4_240921.1453 - Versão de firmware do módulo de comunicação.
C181_SGKS_ver_v1.6.0_240921.1527 - Versão de firmware do módulo de vídeo
¶ Status
Para consultar o status do equipamento, enviar: STATUS#
A resposta será no formato: ext Battery:11.66V; GPRS:Link Up; GSM Signal Level:Strong; GPS:Successful positioning; SVS Used in fix:10(14); GPS Signal Level:40,14,35,23,39,17,40,34,29,19 ACC:ON; Defense:OFF; SIM:Normal;
ext Battery:11.66V; - Status da tensão de alimentação
GPRS:Link Up; GSM Signal Level:Strong - Status de conexão de chip.
GPS:Successful positioning; SVS Used in fix:10(14); GPS Signal Level:40,14,35,23,39,17,40,34,29,19 - Conexão de GPS.
ACC:ON; - Status de ignição.
Defense:OFF; - Se a câmera encontra-se em estado de defesa. O estado de defesa é o estado em que a câmera fica após alguns minutos com a ignição desligada. É nesse estado que são gerados alertas de vibração, que podem significar que alguém está tentando entrar no veículo ou que houve uma batida com o veículo estacionado.
SIM:Normal; - Estado do chip de dados
¶ Parâmetros
Para consultar os parâmetros, enviar: CHECK#
A resposta será no formato: IMEI:8612345678912345;VERSION:C181_WAAP_LA_V2.3.3.4_240921.1453;[GK7205]:C181_SGKS_ver_v1.5.2_240812.2030;SERVER:0,3.18.34.201,21122;BSERVER:0,0.0.0.0,0;GET IP:3.18.34.201;APN:tim.br,tim,tim;CSQ[4G]:18;GPRS:1;GPS:OFF;BDS:OFF;POWER:12.74;ACC:ON,4;Curr ACC:0;TIMER:10;SOS NUM:,,;IMSI:72123456789123;ICCID:8955123456789123456;Camera0:Normal;Camera1:Normal;T card:Error;Video switch:1;Record switch:1;SOSALM:ON;SENALM:2;COLLIDE:OFF;SPEED:OFF,0,50,20;SPEEDCHECK:OFF,0,4,30,50;SWERVE:OFF,0,30,60,3;BCD:0;URLTYPE:2;CPU temp:52;Relay:0;Local time: 2024-11-06 20:03:46;Local Timezone:W,4,0;SENSOR TYPE:Mira DA217;bootcase:Start_total: 214 Soft_crashes: 63 Wdt_or_Power: 86 Use_restart: 26 unknow_start: 39 Cmd_restart: 18 ;currcase:Wdt_or_Power(10);HBTCTL:1;
¶ Configuração de rede
¶ APN
A primeira configuração a ser feita é a APN do CHIP, sem ela o equipamento não terá comunicação!
APN,APN,LOGIN,SENHA
APN - Apn que deseja configurar
LOGIN - Login que deseja configurar
SENHA - Senha que deseja configurar
¶ APN Automático
Para configurar a detecção automática de APN (Internet) baseada no chip, envie: ASETAPN,A
A = ON/OFF, onde ON ativa a configuração automática (o equipamento tenta identificar a operadora sozinho) e OFF ativa o modo manual.
Exemplo: ASETAPN,ON
Padrão: ON
Para consultar a configuração atual, envie: ASETAPN
¶ Servidor
Para configurar o servidor, envie: SERVER,A,B,C
A = IP(0) ou Domínio(1)
B = Servidor
C = Porta de conexão
Exemplo: SERVER,1,iothub.jimibrasil.com.br,21122 ou SERVER,0,3.18.34.201,21122
Para consultar o servidor atual, enviar: SERVER#
A resposta será: SERVER:1,iothub.jimibrasil.com.br,21122 ou SERVER:0,3.18.34.201,21122
iothub.jimibrasil.com.br - Local configurado para envio de dados
21122 - Porta configurada
Para o equipamento comunicar corretamente com o servidor, envie:
URLTYPE,2 para utilizar o equipamento nas plataforma que não sejam a TRACKSOLID
URLTYPE,1 para utilizar o equipamento na plataforma da TRACKSOLID
¶ Ativar/Desativar HOTSPOT
Para ativar o hotspot da JC181, envie: WIFIAP,A
A: ON/OFF
Padrão: OFF
Senha para conectar no Wi-Fi: 8 últimos do IMEI do equipamento
Obs: O hotspot do equipamento é utilizado apenas para a configuração via WIFIKIT
¶ WIFI
Para configurar o WIFI da JC181, envie: SSID,A,B,C
Obs: Para utilizar o WIFI, o hotspot deve estar desativado.
A = ON/OFF
B = Nome do WIFI
C = Senha (É necessário ter uma senha definida)
Exemplo: SSID,ON,JIMI,JIMI.123
Observação: O nome e a senha devem ter no máximo 10 caracteres cada. O nome da rede não pode conter espaços e a senha deve ter pelo menos 8 caracteres, sem caracteres especiais.
¶ Posição
¶ Posição
Para configurar o tempo de envio de posição, envie: TIMER,A
A = 1-18000
Padrão = 10s
Para consulta, envie: TIMER
¶ Posição por ângulo
Para configurar o envio de posição por ângulo, envie: ANGLEREP,A,B,C
A = ON,OFF, liga ou desliga a função
B = 5-180, mudança de ângulo, em graus, para detectar a curva
C = 2-5, tempo em segundos em que deve ocorrer a mudança de B graus para detectar a curva e enviar a posição
Padrão: ON,30,3
Para consulta, envie: ANGLEREP
¶ Envio de Posição na Ignição
Para configurar o envio automático de um pacote de localização sempre que o status da ignição (ACC) mudar, envie: ACCREP,A
A = ON/OFF, onde ON ativa o envio imediato de um ponto no mapa assim que a ignição é ligada ou desligada, e OFF desativa essa função.
Exemplo: ACCREP,ON (Garante que você receba a localização exata no momento em que o motorista liga ou desliga o carro).
Para consultar a configuração atual, envie: ACCREP
¶ Filtro do efeito estrela
Para configurar o filtro que impede o "falso movimento" no mapa quando o veículo está parado (evita que o GPS fique "pulando" dentro da garagem), envie: SF,A,B
A = ON/OFF, onde ON ativa o filtro e OFF desativa.
B = 10-1000, raio do filtro em METROS.
O equipamento cria uma "cerca invisível" deste tamanho. Se o GPS oscilar dentro dessa área, ele ignora. Se sair, ele volta a rastrear.
Recomendado: 100.
Exemplo: SF,ON,100 (Ativa o filtro com margem de 100 metros).
Padrão: ON,100
Para consultar a configuração atual, envie: SF
¶ Configuração da câmera
¶ Reiniciar
Para reiniciar o equipamento, envie: RESET
A resposta será: RESET set OK!The terminal will restart after 20 seconds!
¶ Restaurar
Para restaurar o equipamento para as configurações de fábrica, envie: FACTORY
A resposta será: OK!
Este comando apaga todas as configurações embarcadas ( APN..,) e redefine o equipamento para as configurações de fábrica!
¶ Resolução
Para configurar a resolução de gravação das imagens no equipamento, envie: VIDEO,PARAM,1,A,B,C
A = 480/720/1080, resolução de vídeo.
B = 30/25/15, taxa de quadros do vídeo.
C = 1-8, taxa de bits do vídeo, em Megabits.
Padrão = 720,25,4;
¶ Volume
Para configurar o volume do equipamento, envie: VOLUME,A
A = Intensidade do volume
0 = Desligado
1 = Baixo
2 = Médio
3 = Alto
Padrão = 2
Para consultar o volume atual: VOLUME
¶ Fuso horário
Para alterar o fuso horário do equipamento, envie: GMT,A,B,C
A = E/W, E se o fuso horário for positivo ou W se for negativo
B = 0-12, fuso horário
C = 0/15/30/45, para locais que têm o fuso horário quebrado
Exemplo: GMT,W,3,0 (para o fuso horário de Brasília -03:00)
Padrão: E,8,0
Para consultar o fuso horário atual, envie: GMT
¶ Fuso Horário Automático
Para configurar o ajuste automático do fuso horário (baseado na rede do chip/operadora), envie: ASETGMT,A
A = ON/OFF, onde ON ativa o ajuste automático e OFF desativa (deixando manual).
Exemplo: ASETGMT,ON (O equipamento muda o horário sozinho se o veículo cruzar fronteiras de fuso).
Padrão: OFF
Para consultar o status desta configuração, envie: ASETGMT
¶ Bloqueio
Para ativar/desativar o bloqueio do veículo, envie: RELAY,A
A = 0/1
0 = Bloqueio inativo.
1 = Bloqueio ativo.
¶ Formatar o cartão de memória
Para formatar os cartões de memória, envie: CAMERA,TF,FORMAT
Resposta: CAMERA TF set OK, TF Format begin, do not close camera power!
¶ Tempo para desligar o GPS
Após "x" tempo sem nenhuma vibração, o GPS será desligado. Para configurar a função, utiliza-se o comando:
SENDS,A#
Onde:
SENDS: Descreve o comando a ser enviado;
A: 0 a 300 minutos, tempo de detecção de vibração;
Exemplo: SENDS,5#
¶ Ativar/Desativar o envio de posições
Para envio de dados com informações GPS, utilize o comando:
GPSDUP,A#
A = ON/OFF
Exemplo: GPSDUP,ON#
Para consulta, enviar: GPSDUP#
¶ Ativar/Desativar a gravação de áudio
Para configurar a gravação de áudio, utilize o comando:
RECORDVSW,A,B#
A = 1 / 2
1 = Câmera principal
2 = Câmera da cabine
B = 0 / 1
0 = Desabilitar gravação
1 = Habilitar gravação
Exemplo: RECORDVSW,1,1#
Nota: O comando afeta tanto o áudio do streaming quanto o áudio gravado no cartão SD.
Para consulta, enviar: RECORDVSW,1# ou RECORDVSW,2#
¶ Ativar/Desativar gravação
Para ativar/desativar a gravação da câmera, envie: RECORDSW,A,B
A = 1/2 - Número do canal da câmera
1 = Câmera voltada para a estrada/Câmera 1
2 = Câmera da cabine/Câmera 2
B = 0/1 - Ativa e desativa a gravação
0 = Desativa a gravação.
1 = Ativa a gravação.
Para consultar o status atual, envie: RECORDSW,1# ou RECORDSW,2#
¶ Configurar Quilometragem
Para ativar a função de hodômetro e definir a quilometragem inicial, envie: MILEAGE,A,B
A = ON/OFF, onde ON ativa a contagem de quilometragem e OFF desativa.
B = 0-1000000000, valor inicial da quilometragem em METROS.
Atenção: O equipamento não lê em KM. Você deve pegar o valor do painel e multiplicar por 1000 (adicionar três zeros).
Exemplo: MILEAGE,ON,50000000 (Ativa a função e define o início em 50.000 KM).
Para consultar a configuração atual, envie: MILEAGE
¶ Configuração de eventos
¶ Excesso de velocidade
Para configurar o alarme de velocidade excedida, envie: SPEED,A,B,C,D
A = ON/OFF
B = 0: GPRS
C = 1 - 255: Limite de velocidade - Padrão: 50 - Unidade: km/h
D = 5 - 600: Tempo de detecção - Padrão: 20 - Unidade: Segundos
Padrão = OFF,0,50,20
Para consultar, envie: SPEED#
¶ Vibração
Defina os parâmetros de condição para o dispositivo acionar o alerta de vibração, quando o veículo estiver estacionado, envie: SENALM,A,B,C,D
A = 0-5, sensibilidade, em que 0 desativa o alarme.
B = 1-20, número de vibrações necessárias para ativar alarme.
C = 1-3000, tempo de detecção, em segundos, em que devem acontecer B vibrações.
D = 1-3000, tempo de filtro, em minutos, ou intervalo mínimo entre dois alarmes.
Padrão = 2,5,10,15
Para consultar, envie: SENALM#
¶ Colisão
Para configurar o envio de eventos de colisão, envie: COLLIDE,A,B,C,D,E,F
A = ON/OFF - Liga ou desliga o alarme.
B = 0 - Modo de envio do alerta - 0: GPRS.
C = 0- 255- Sensibilidade para a detecção de colisão, configurando o nível em que o sistema detecta uma colisão com base na força do impacto.
D = 3-20 - Reservado para uso futuro, atualmente não possui função; Manter no valor padrão: 10 segundos.
E = 10-90 - (Tempo de detecção de velocidade do veículo): Quando o sistema suspeita de uma possível colisão, ele aguarda este período de tempo antes de verificar a velocidade do veículo; Valor padrão: 20 segundos.
F = 5-30 - (Velocidade mínima para confirmar colisão): Após o tempo E, se a velocidade do veículo estiver abaixo do limite F, a situação é confirmada como uma colisão real. Caso contrário, é considerado um alarme falso e a gravação do vídeo é mantida localmente, sem o envio do alerta; Valor padrão: 5 km/h.
Para consultar, envie: COLLIDE#
¶ Aceleração e Frenagem Brusca
Para configurar o envio de eventos de aceleração e frenagem brusca, envie: SPEEDCHECK,A,B,C,D,E
A = ON/OFF, liga ou desliga o alarme
B = 0, modo de envio do alerta - 0: GPRS
C = 1-30, tempo de detecção, em segundos.
D = 10-300, aumento de velocidade, em km/h, em C segundos para determinar uma aceleração brusca.
E = 10-300, diminuição de velocidade, em km/h, em C segundos para determinar uma frenagem brusca.
Padrão: OFF,0,4,30,50
Para consultar, envie: SPEEDCHECK#
¶ Curva Brusca
Para configurar o envio de eventos de curva brusca, envie: SWERVE,A,B,C,D,E
A = ON/OFF, liga ou desliga o alarme
B = 0, modo de envio do alerta - 0: GPRS
C = 10-180, mudança de ângulo, em graus, para determinar curva brusca.
D = 10-300, limite de velocidade, em km/h, para determinar uma curva brusca.
E = 1-30, tempo de detecção, em segundos, para determinar uma curva brusca.
Padrão: OFF,0,30,60,3
Para consultar, envie: SWERVE#
¶ Longo tempo de direção
Para configurar o envio de evento de longo tempo de direção, envie: FATIGUE,A,B,C
A = ON/OFF, liga ou desliga o alarme.
B = 4-12, horas.
C = 1-30, minutos.
Padrão: ON,4,30
Exemplo: Para receber um alarme após o motorista dirigir por mais que 6 horas e meia, envie: FATIGUE,ON,6,30
Para consultar, envie: FATIGUE#
¶ Fotos Periódicas
Para configurar o envio automático de fotos em intervalos de tempo (funciona apenas com a ignição ligada), envie: PICTIMER,A,B,C,D,E
A = ON/OFF/Canal, onde ON ativa todas as câmeras, OFF desliga a função, e números (1, 2, etc.) ativam apenas a câmera específica.
B = 30-86400, intervalo de tempo entre as fotos (em segundos). Padrão é 180.
C = 1-3, quantidade de fotos tiradas a cada intervalo.
D = 0-2880, quantidade de ciclos (quantas vezes a ação vai se repetir).
E = ON/OFF, ativa ou desativa o aviso de voz quando a foto é tirada.
Exemplo: PICTIMER,ON,300,1,2880,OFF (Tira 1 foto de todas as câmeras a cada 5 minutos/300s, repetindo 2880 vezes, sem som).
Padrão: OFF,180,1,0,OFF
Para consultar a configuração atual, envie: PICTIMER
¶ Alarme de Bateria Baixa (Proteção)
Para configurar o alerta de subtensão (evita que o equipamento drene totalmente a bateria do veículo), envie: EXBATALM,A,B,C,D,E,F
A = ON/OFF, onde ON ativa o monitoramento e OFF desativa.
B = 0, mantenha sempre 0.
C = 0/1, modo de envio do alerta. 0 envia apenas para a plataforma (GPRS), 1 envia SMS e para a plataforma.
D = Voltagem Mínima (Quando disparar o alarme).
⚠️ Atenção à Regra: O equipamento não aceita vírgula ou ponto. Você deve remover o ponto da voltagem.
Exemplo: Para 11.5V, escreva 115. Para 23.0V, escreva 230.
E = Voltagem de Recuperação (Quando parar o alarme).
Deve ser um pouco maior que a mínima. Segue a mesma regra de remover o ponto (Ex: 12.0V vira 120).
F = 1-300, tempo de detecção em segundos.
O equipamento espera esse tempo com a bateria baixa antes de gerar o alerta (para evitar alarmes falsos na partida do motor). Recomendado: 300.
Exemplo: EXBATALM,ON,0,0,115,120,300 (Ativa o alarme se a bateria cair para 11.5V e ficar assim por 5 minutos).
Padrão: ON,0,0,115,120,300
Para consultar a configuração atual, envie: EXBATALM
¶ Alarme de Corte de Energia (POWERALM)
Para configurar o alerta de desconexão de bateria ou corte de fios, envie: POWERALM,A,B,C,D,E
Este comando define quanto tempo o equipamento espera antes de gritar "Socorro, cortaram minha energia!".
A = ON/OFF, onde ON ativa o alarme e OFF desativa.
B = 0/1, modo de envio. 0 envia apenas para a plataforma (GPRS), 1 envia SMS e para a plataforma.
C = 1-3600, tempo de detecção em segundos (Tempo para confirmar o corte).
Dica: Não coloque 1 segundo. Quando você dá partida no carro, a energia oscila. Se o tempo for muito curto, vai gerar alarme falso toda vez que ligar o carro. Recomendado: 5 a 10 segundos.
D = 1-3600, tempo para confirmar que a energia voltou (em segundos).
E = 0-3600, tempo de filtro extra (pode deixar 0 ou igual ao padrão).
Exemplo: POWERALM,ON,1,10,10,2 (Ativa o alarme com envio de SMS. Se a energia cair, ele espera 10 segundos antes de disparar o alerta, evitando falsos positivos na partida do motor).
Padrão: ON,0,1,1,0 (Varia conforme firmware)
Para consultar a configuração atual, envie: POWERALM
